Cas de régénération de forage équipé de filtre Cuau

Forapulse — Mon, 18 May 2026 08:16:28 +0000

Ce chantier détaille une opération de réhabilitation hydraulique sur un forage industriel équipé d’un filtre Cuau. Ce forage montrait une perte de rendement due à un colmatage sévère par des bactéries du fer et du sable fin. Nous avons donc mené une intervention par ondes de choc (Hydropuls® GIII). Malgré la fragilité intrinsèque du filtre Cuau, l’opération a permis un gain de productivité de +65 %.

Qu’est ce qu’un filtre Cuau ?

Le filtre Cuau est un type spécifique de crépine de forage. C’est principalement l’environnement géologique qui guide le choix de ce filtre. On l’utilise, dans la plupart des cas, pour le captage d’eau dans des aquifères à sable très fin de type Cuisien ou Yprésien.

Quelle est la conception technique du filtre Cuau ?

Contrairement à une crépine inox classique, le filtre Cuau est souvent un filtre composite ou à maille.

Le support : Un tube central (en inox ou en PVC plus récemment et en fibro-ciment au paravant) perforé par des trous ronds qui assure la résistance mécanique de l’ouvrage.
L’élément captant lamellaire : Autour de ce tube sont fixés des éléments PVC à fentes horizontales trapézoïdales placés devant des trous ronds.
La garniture en massif filtrant : un cylindre en toile nylon retient le massif filtrant contre l’élément Cuau auxquels il peut être ajouté une toile à maille métallique fine ou un fin grillage calibré (par exemple à 0,9 mm ou moins).

Il est conçu pour optimiser la vitesse d’entrée de l’eau. En multipliant les ouvertures très fines sur une grande surface, il permet à l’eau de pénétrer dans le puits à une vitesse lente. Cela évite d’entraîner par succion les particules fines (argiles, sables) vers l’intérieur du forage.

Quels sont les points faibles du filtre Cuau ?

Bien que performant pour la production d’eau, sa conception est reconnue pour sa grande fragilité mécanique.

Sensibilité au colmatage biologique et minéral : à cause de ses fentes très fines, Il est particulièrement sujet au colmatage par des dépôts organiques (bactéries du fer) et minéraux (oxydes).
Fragilité aux ondes de choc : le filtre Cuau est difficile à nettoyer et peut se déplacer ou se déformer lors de l’exploitation.

Note de l’expert :

Pour toutes ces raisons, le filtre Cuau est redouté par les techniciens de maintenance lors des opérations de nettoyage.

Il faut ajouter qu’une grande majorité des forages équipés de filtre Cuau sont constitués d’éléments en fibrociment (ce qui pose des questions concernant la présence d’amiante). D’ailleurs des traitements chimiques malencontreux ont mises en évidence la présence de fibres sur la surface de ces tubes.

Objectif et contexte du chantier

Un des forages de ce champ captant montrait donc une baisse critique de rendement. Notre mission était de restaurer les capacités hydrauliques de l’ouvrage via un traitement par ondes de choc.

Avant de procéder à son traitement, nous avons extrait l’équipement d’exploitation pour diagnostic. Ce dernier a révélé un colmatage sévère au niveau des filtres Cuau (crépines) limitant ainsi l’entrée d’eau dans l’ouvrage.

Nettoyage par air-lift et curage du fond

Tout d’abord, nous avons réalisé une première phase de nettoyage par air-lift pour extraire les sédiments accumulés au fond de l’ouvrage.

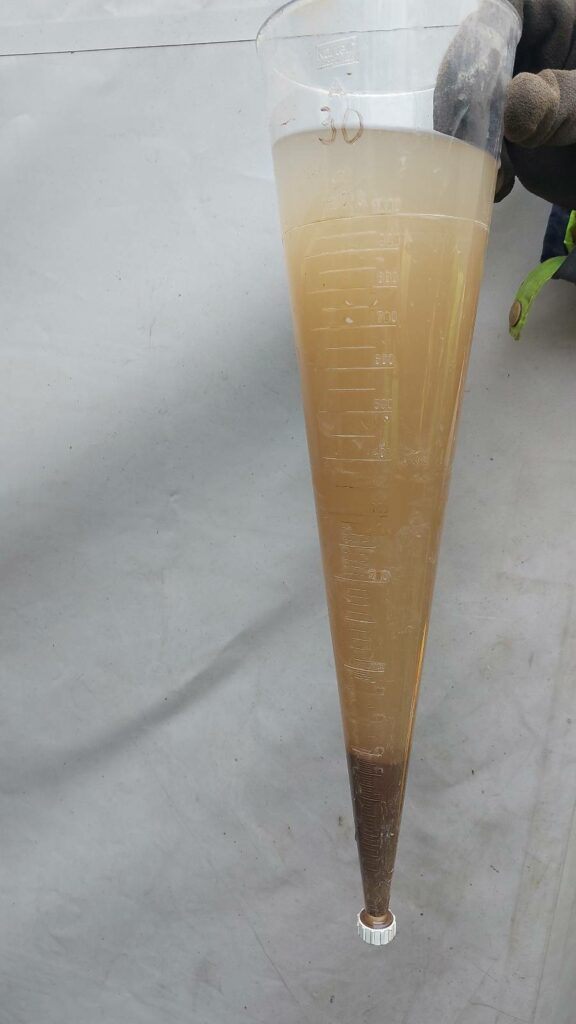

Matières extraites : Importantes concentrations de bactéries du fer, d’oxydes et de sables fins.

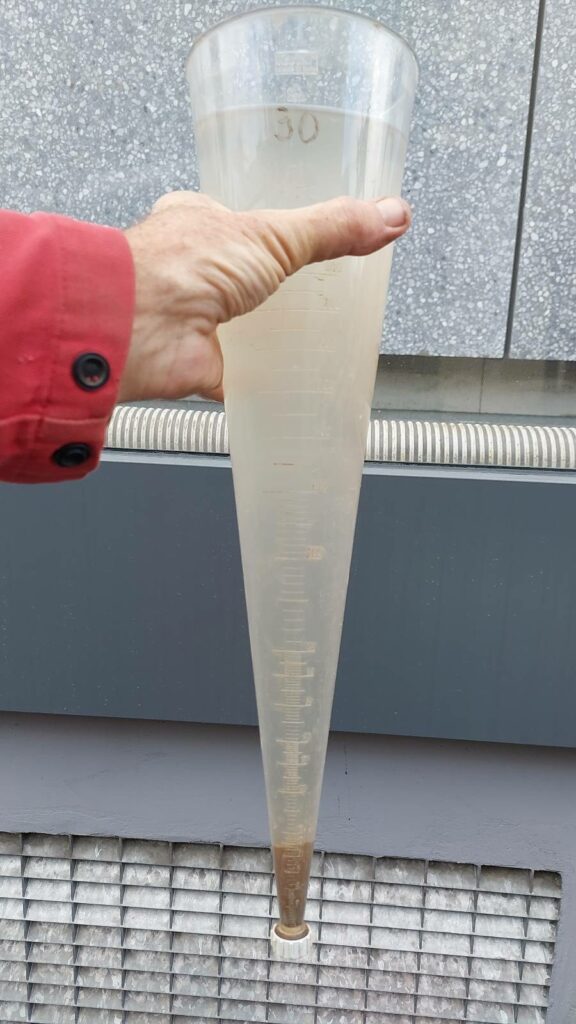

Résultat : Éclaircissement progressif des eaux après décantation des matières organiques et minérales.

Traitement de régénération Hydropuls® adapté au filtre Cuau

Puis, nous avons utilisé le générateur d’ondes de choc Hydropuls® GIII pour fracturer les dépôts obstruant les crépines.

Paramètres Techniques :

Zone de traitement : 32 m à 49 m (tubage inox, Ø 510 mm).

Protocole :

Phase 1 : 1 passage (AR) à 60 bars (30 bars internes). Extraction d’argiles et de bactéries du fer.
Phase 2 : 3 passages (AR) à 80 bars (40 bars internes).
Observation : Début de remontée du massif filtrant.

Note importante : nous avons volontairement limité la puissance du traitement pour préserver l’intégrité des filtres Cuau, reconnus pour leur fragilité.

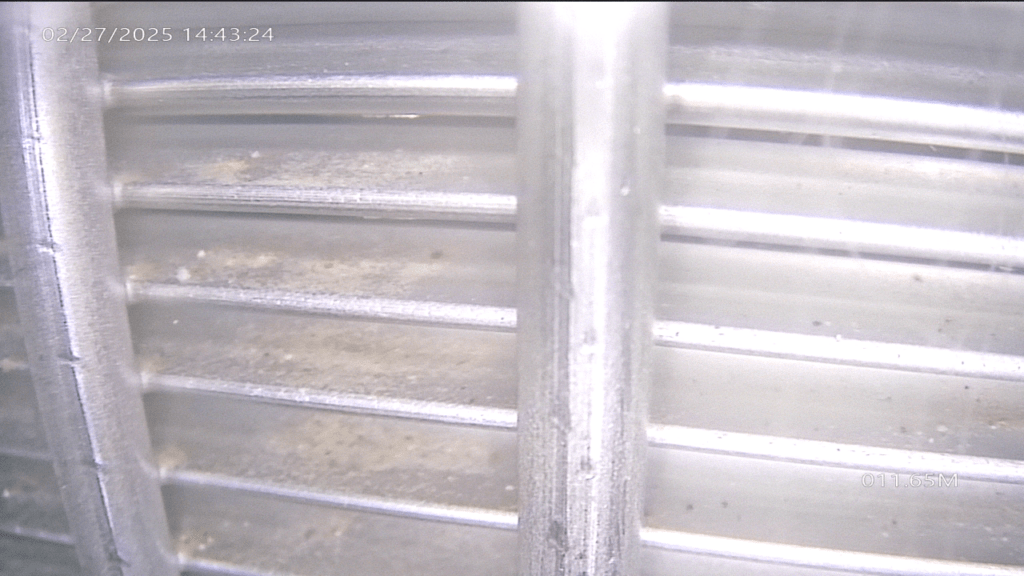

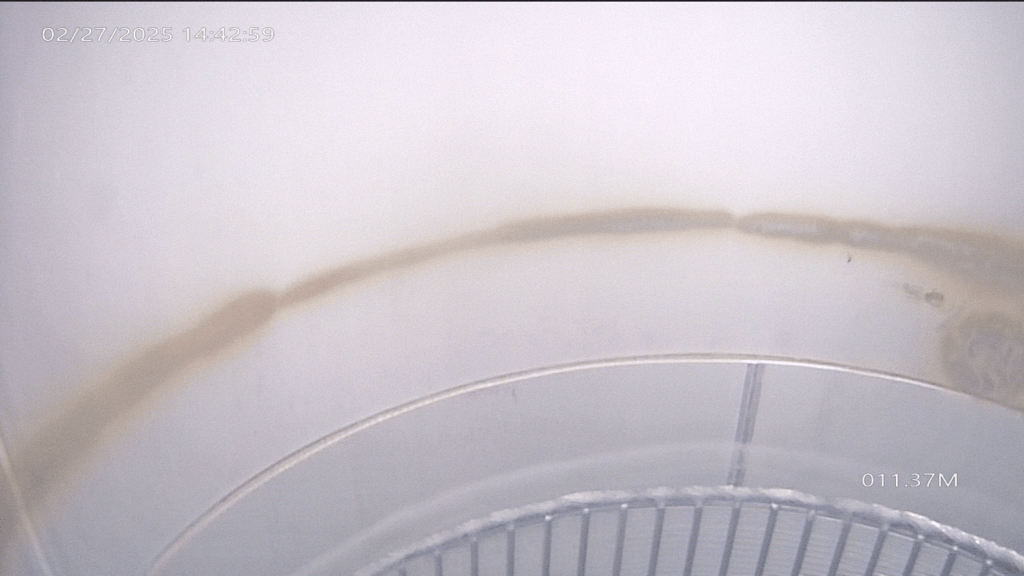

Inspection vidéo : analyse avant / après

Nous avons réalisé une inspection caméra qui a permis de vérifier l’impact du traitement.

État	Observations Clés
Avant Travaux	Présence d’un câble acier emmêlé ; crépines fortement colmatées entre 32,80 m et 37 m. Fond à 53,55 m.
Après Travaux	Crépines dégagées ; sommet des filtres visible. Fond descendu à 53,67 m.

Diagnostic des filtres Cuau : le traitement a révélé un décalage des filtres Cuau sur la partie haute (32,80 m – 43 m), laissant passer une partie du massif filtrant. La section intermédiaire (39 m – 43 m) s’est avérée être la plus vulnérable, contrairement à la partie basse, mieux compactée.

AVANT TRAVAUX

après travaux

AVANT TRAVAUX

après travaux

Performance hydraulique et remise en service

Malgré les contraintes structurelles de l’ouvrage, l’opération est un succès technique. En effet, la réalisation d’un essai de pompage avant et après travaux a montré :

Gain de productivité : augmentation du débit spécifique de +65%.

L’exploitant en a profité pour :

Installer une nouvelle pompe KSB UPA C pour optimiser l’exploitation avec un point de fonctionnement : 51,1 m³/h à 37,85 m.
Modifier la colonne de refoulement afin d’avoir des connexions uniformes en ZSM (joncs et joints avec graisse alimentaire haute qualité).

Coupe technique du forage

Conclusions et préconisations d'expert

Observations finales :

Le traitement Hydropuls® a permis une nette amélioration malgré la présence de filtres Cuau dont la conception limite la puissance de régénération possible.
Un ancien câble acier emmêlé autour des tubes guide-sondes reste toujours présent.
Les filtres Cuau confirment bien leur fragilité : ils sont difficiles à nettoyer et sujets au déplacement sous pression.

Recommandations :

Surveillance active : mise en place d’un suivi rigoureux des niveaux dynamiques et de la turbidité (détection de sables) via la plateforme SmartWaterWell®.
Pérennisation : compte tenu du déplacement des filtres Cuau, un rechemisage du forage est fortement préconisé pour stabiliser l’ouvrage et garantir sa durabilité à long terme.

L’article Cas de régénération de forage équipé de filtre Cuau est apparu en premier sur Forapulse.

Condamnation de 3 forages : diagnostic et mise en conformité

Forapulse — Fri, 27 Mar 2026 08:03:57 +0000

Dans le cadre de la fermeture d’un site industriel, nous avons procédé à la condamnation de trois forages (F1, F2 et F3). L’objectif de ce chantier est de sécuriser les captages et de prévenir toute pollution des nappes phréatiques, conformément à l’arrêté du 11 septembre 2003 .

La méthodologie de comblement de forage a été définie après une phase d’investigation technique rigoureuse. Pour être plus précis, cette phase inclue une inspection caméra systématique et la réalisation d’un profil diamétreur pour chaque ouvrage. Ces diagnostics ont permis au final de valider des coupes techniques précises et de confirmer l’absence d’obstacles avant la mise en place des matériaux.

Voici donc la rétrospective des opérations de condamnation de forage que nous avons réalisées :

1. Opérations de comblement selon l'arrêté du 11 septembre 2003 (forage F1)

Dépose des équipements

Sur ce chantier, notre équipe a déployé une grue de 35 T pour extraire l’ensemble des équipements d’exploitation :

Deux pompes immergées.
Leurs colonnes de refoulement respectives.
Une colonne d’aspiration.

Diagnostic et investigations

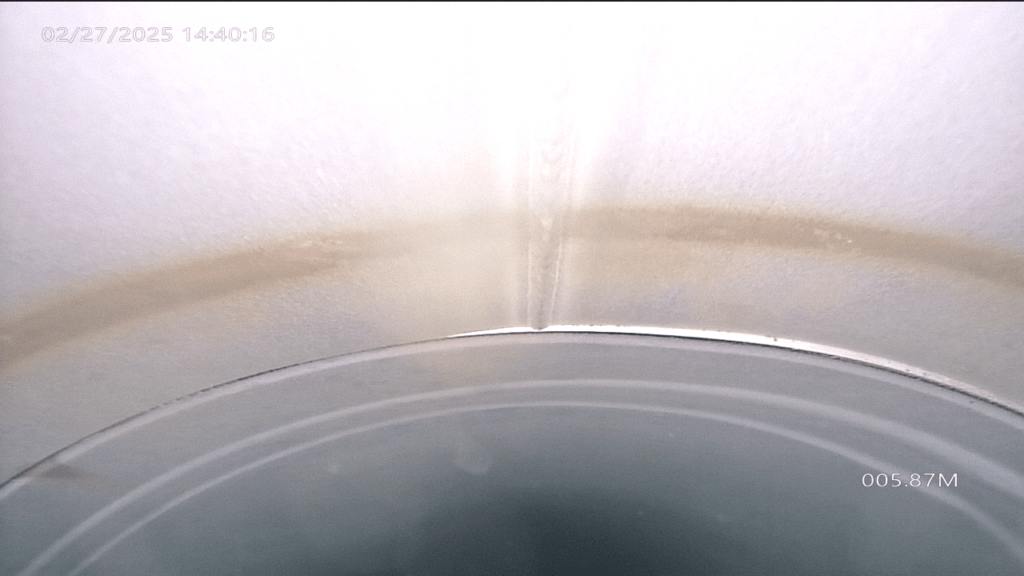

Inspection caméra : le passage de la caméra n’a révélé aucun obstacle ou anomalie structurelle.
Profil diamétreur : cette mesure a permis d’établir une coupe technique précise. Elle met en évidence une légère variation de diamètre (inférieure à 75 mm) entre 1,80 m et 2,80 m de profondeur.

Coupe technique de comblement

Les variations étant inférieures à 75 mm , nous avons pu élaborer la coupe suivante :

Comblement et mise en conformité selon l'arrêté du 11 septembre 2003

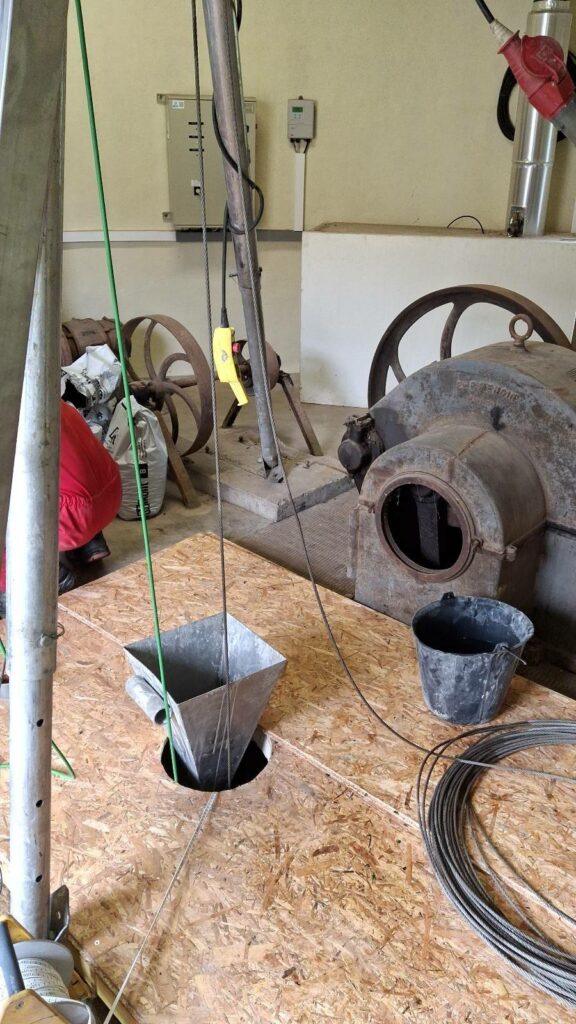

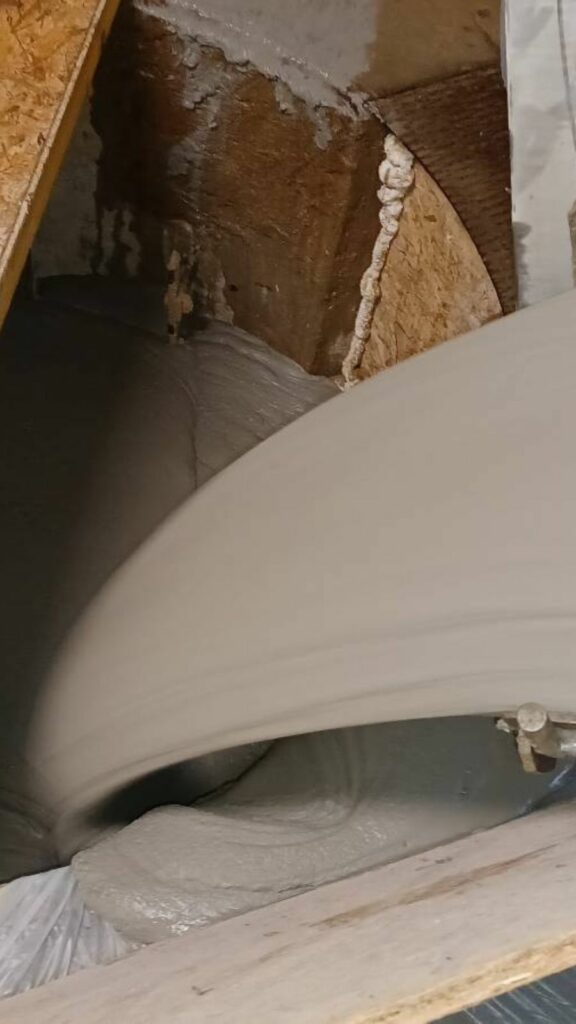

Nos techniciens ont réalisé le comblement du forage selon les réglementations en vigueur :

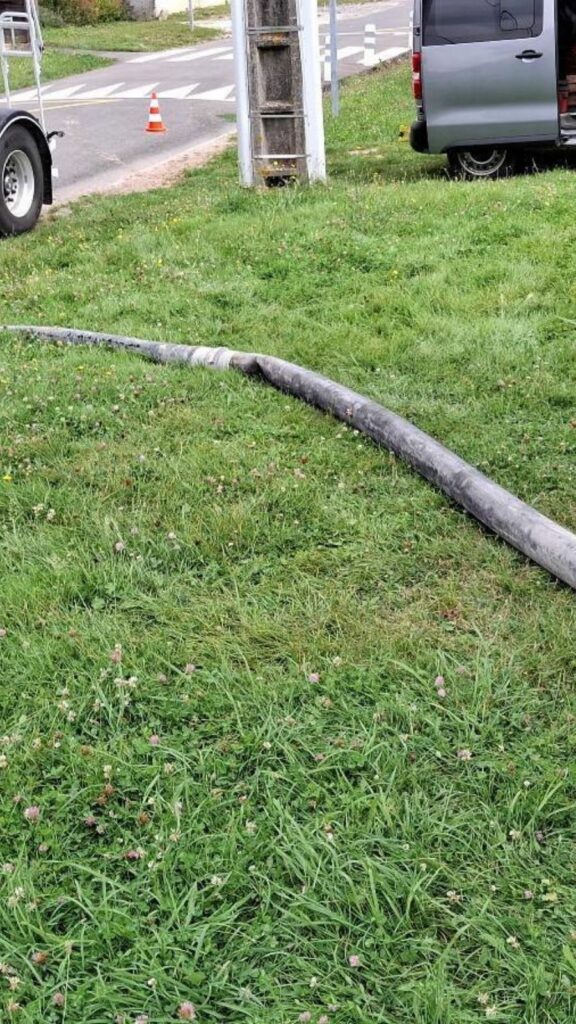

Procédure : mise en place des matériaux selon la coupe technique établie.
Signalétique : pose d’une plaque de comblement réglementaire.

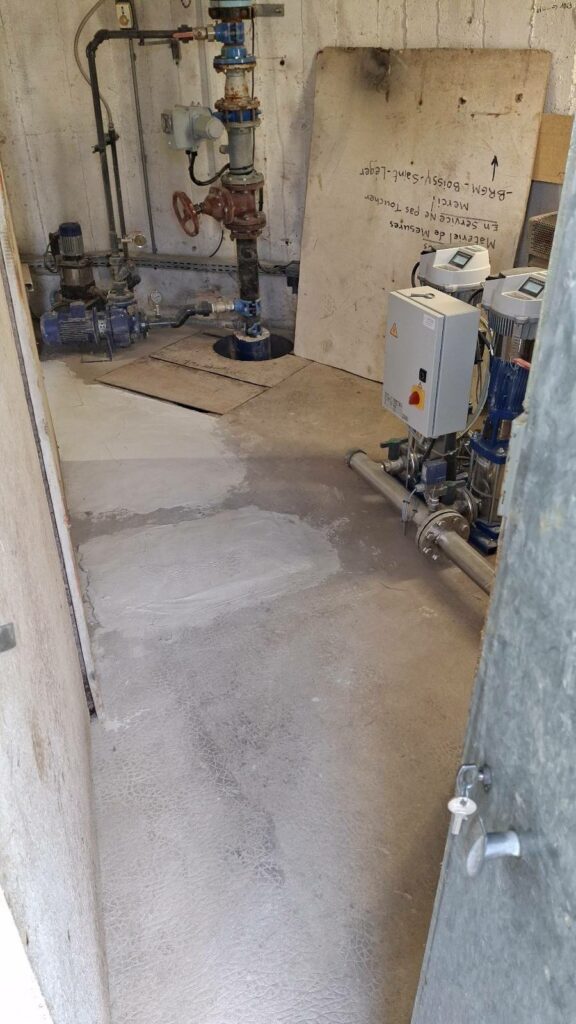

Remise en état : nettoyage complet du chantier et rangement du site.

2. Opérations sur le forage F2 (arrêté du 11 septembre 2003)

Dépose des équipements

L’extraction, réalisée au moyen d’une grue de 35 T, comprenait :

Quatre pompes immergées.
Les colonnes de refoulement associées.
Une colonne d’aspiration.

Diagnostic et investigations

Inspection caméra : L’ouvrage est libre de tout obstacle.
Profil diamétreur : Les mesures confirment un diamètre constant sur toute la profondeur, permettant de valider la coupe technique de condamnation sans ajustement spécifique.

Comblement : coupe technique

Sans obstacle détecté durant le diagnostic, nous avons donc pu élaborer la coupe ci-dessous :

Comblement et finition selon l'arrêté du 11 septembre 2003

Nous avons procédé au comblement de l’ouvrage conformément aux principes de la réglementation en vigueur. Après la pose d’une plaque signalétique, notre équipe s’est également chargée de la remise en état du site.

3. Cas d'intervention sur le forage F3

Dépose des équipements

Comme pour l’ouvrage précédent, une grue de 35 T a permis l’extraction de :

Quatre pompes et leurs colonnes de refoulement.
Une colonne d’aspiration.

Diagnostic et investigations

Inspection caméra : aucun obstacle détecté.
Profil diamétreur : absence de variation de diamètre constatée, confirmant l’intégrité de la structure pour le comblement.

Coupe du forage pour comblement

Voici la coupe de comblement élaborée après l’inspection caméra :

Comblement et finition selon l'arrêté du 11 septembre 2003

Le comblement respecte la coupe technique prévisionnelle et les exigences réglementaires. A ce titre, nous avons nettoyé la zone et l’avons marquée par une plaque de condamnation.

4. Synthèse des opérations de condamnation (F1, F2, F3)

5. Principe de comblement relatif à l’arrêté modifié du 11 septembre 2003

Le schéma ci-dessous détaille le protocole de comblement mis en œuvre pour garantir la sécurité des forages et la protection des nappes phréatiques contre toute pollution.

6. Synthèse et Conclusions Finales

Notre équipe a mené les travaux de condamnation des forages F1, F2 et F3 avec succès.

Conformité Réglementaire : toutes les étapes respectent les prescriptions de l’arrêté du 11 septembre 2003 relatif aux ouvrages souterrains.
Traçabilité : les coupes techniques de comblement ont été suivies à la lettre. L’ensemble des bons de livraison (matériaux de comblement) est disponible en annexes des différents rapports fournis à l’exploitant.

L’article Condamnation de 3 forages : diagnostic et mise en conformité est apparu en premier sur Forapulse.

Débits restaurés après nettoyage de 3 forages par Hydropuls®

Forapulse — Fri, 13 Feb 2026 08:29:20 +0000

Contexte Général

Sur ce chantier, les trois ouvrages du site d’exploitation présentaient des pathologies similaires ayant conduit à une dégradation critique de leurs performances. Un nettoyage de forage complet était ainsi devenu indispensable pour pallier à :

Perte de productivité : augmentation des rabattements imposant une réduction des débits d’exploitation.
Instabilité mécanique : présence de sables et d’importants dépôts de manganèse et d’oxydes de fer.

Objectif du chantier : restaurer le débit spécifique et stabiliser la structure interne par un traitement adapté et non polluant.

1. Nettoyage forage P1 par Hydropuls®

L’intervention sur le forage P1 a débuté suite à des rabattements excessifs et une production de sable anormale.

Dépose de l'équipement

Pour commencer, l’équipe a extrait la colonne d’exploitation et l’a entreposée sur bâche. L’examen visuel, à ce stade, a révélé d’importants dépôts de manganèse sur les parois internes et externes du tubage, validant la nécessité d’un nettoyage de forage immédiat.

Régénération par onde de chocs avec Hydropuls®

Le traitement a ciblé la zone crépinée (4 à 12 m) avec le générateur Hydropuls® GIII (équipé d’une extension pour s’adapter au diamètre de 1000 mm).

Gaz et pression : azote (2 bouteilles) : Tir à 90 bars / Précharge 45 bars
Protocole : 7 phases aller/retour (tirs tous les 20 cm)
Action combinée : éclaircissements de 20 à 30 min entre chaque phase

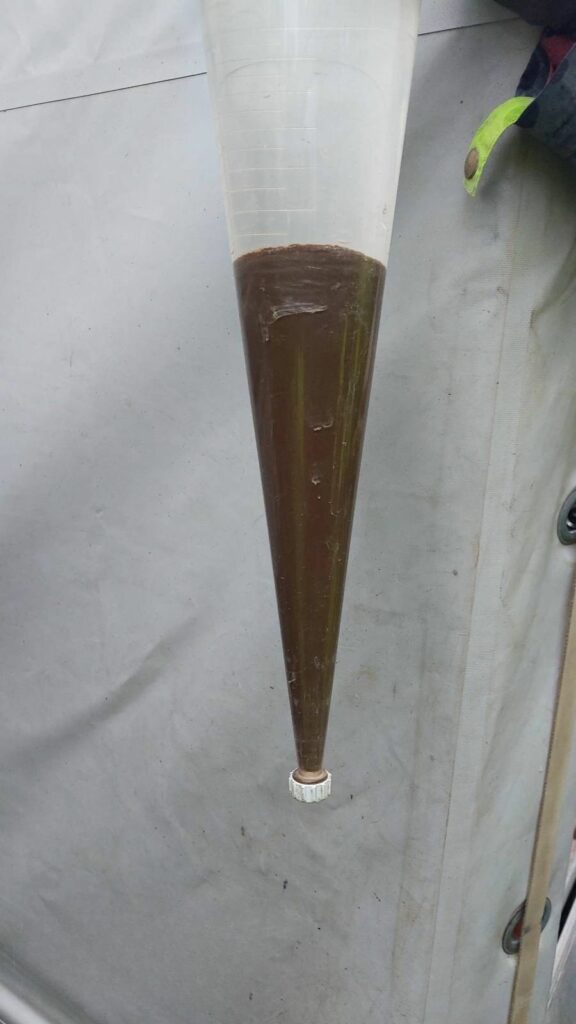

Matières extraites : sables très fins, résidus d’oxydes de fer et de manganèse

Diagnostic caméra avant et après travaux

L’inspection caméra confirme l’efficacité du décolmatage sur l’ensemble des crépines.

AVANT TRAVAUX

Après travaux

AVANT TRAVAUX

Après travaux

Analyse hydraulique (essais par paliers)

Afin de valider le gain de productivité, nous réalisons un essai de pompage par paliers enchaînés (31, 60, 89 et 109 m³/h). La comparaison des courbes de rabattement démontre bien que l’ouvrage a retrouvé ses capacités de production nominales.

2. Intervention sur forage P2

Dans ce chantier, l’ouvrage présentait des signes critiques de colmatage nécessitant un nettoyage de forage, curatif et en profondeur.

Préparation du chantier

Après le démontage des raccords de pompe, l’ensemble de la colonne est entreposé de manière sécurisée pour permettre l’accès libre au tubage.

Traitement par ondes de choc Hydropuls®

Pour sa mise en oeuvre, nous avons utilisé le générateur Hydropuls® GIII (équipé d’une extension). En pratique, cet équipement permet de garantir une efficacité maximale sur le diamètre de 800 mm.

Zone traitée : crépines à nervures repoussées (Inox) de 4 à 12 m
Equipement et pression : azote (2 bouteilles) et 90 bars (précharge 45 bars)
Méthodologie : 8 phases A/R avec tirs tous les 20 cm
Gestion des résidus : cycles d’éclaircissement de 20 à 30 min
Observations : l’action des ondes de choc a permis l’extraction massive de sables très fins, de résidus d’oxydation (cloques) et de flocs bactériens.

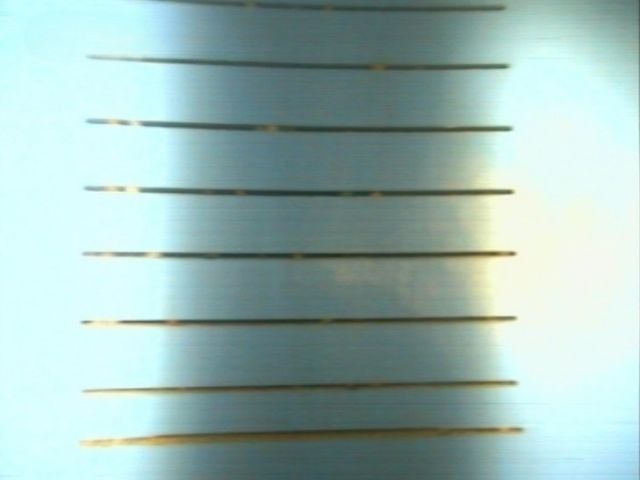

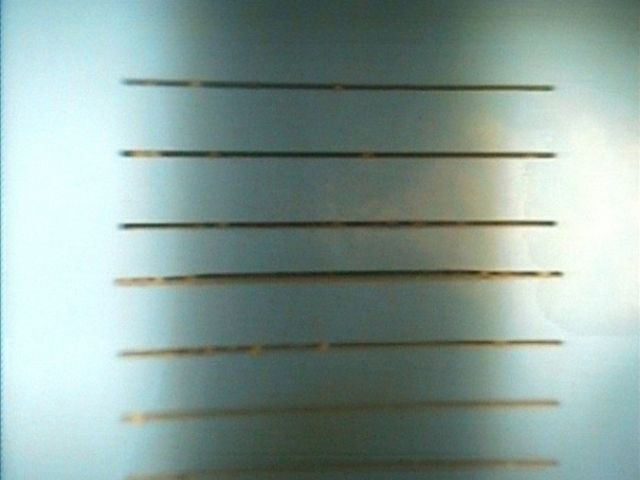

Inspection vidéo avant et après travaux

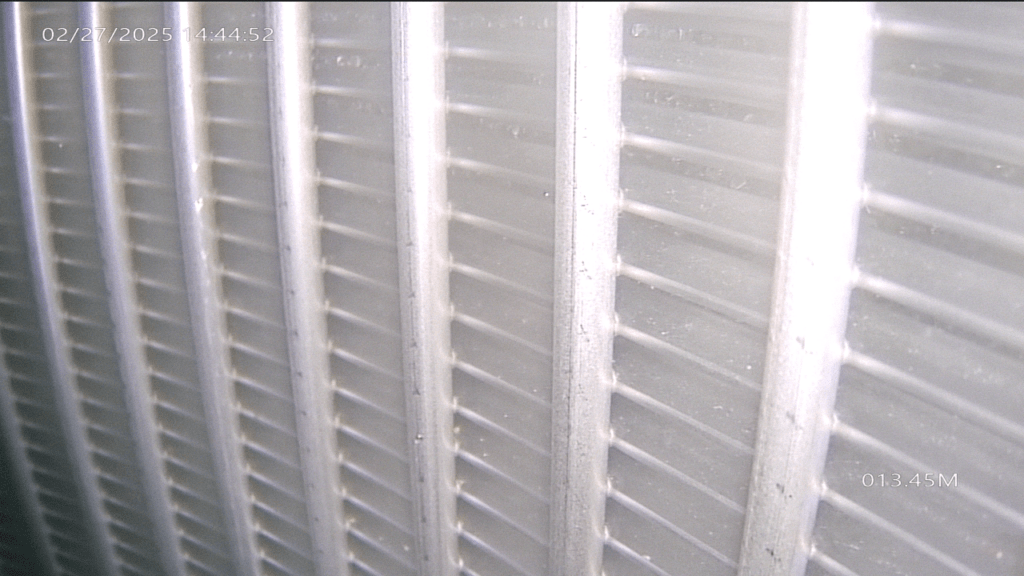

La réalisation d’une inspection caméra confirme la réussite du décolmatage mécanique.

Structure : le tubage plein est confirmé en excellent état.
Crépines : elles sont désormais totalement dégagées.

AVANT TRAVAUX

après travaux

avant travaux

après travaux

Essais de pompage par paliers

Durant cette intervention, les essais par paliers sont validés jusqu’à 80 m³/h avec un retour aux performances nominales d’origine.

Note : les courbes de rabattement ont détecté l’influence d’un forage voisin en activité. Bien que les résultats confirment une nette amélioration, l’interprétation comparative (1992-2019-2025) doit tenir compte de cette interférence hydraulique externe.

3. Nettoyage de forage P3

Des rabattements et une production de sable inhabituels réclamaient là aussi un nettoyage de forage en profondeur par Hydropuls® .

Dépose et préparation

Nous avons tout d’abord déposé l’équipement d’exploitation (pompe immergée, jupe de refroidissement et colonne) au moyen d’un chariot télescopique. Une fois cette étape réalisée, nous possédons un accès total à la colonne de 800 mm en inox.

Traitement par le procédé Hydropuls®

Cette fois, le traitement a ciblé la zone crépinée (14 à 40 m) avec le générateur Hydropuls® GIII.

Gaz utilisé : azote (2 bouteilles).
Protocole : 10 phases de tirs A/R (tous les 20 cm) + 4 phases concentrées sur la base.
Éclaircissement : cycles de 15-20 min entre chaque phase de tir.
Résidus extraits : sables très fins, oxydes de fer et importantes quantités de manganèse.

Diagnostic vidéo : comparatif avant / après

Cette inspection caméra confirme l’efficacité radicale du traitement :

Sommet des crépines : elles sont désormais bien dégagées après l’intervention.
Crépines (nervures repoussées) : Initialement obstruées par des dépôts de manganèse et de fer, elles sont elles aussi dégagées.

avant travaux

après travaux

avant travaux

après travaux

Essais de pompage

A cette étape, nous menons un essai de pompage par paliers enchaînés aux débits de 30, 60, 90 et 120 m3/h.

Recapitulatif des données de traitement (P1, P2 et P3)

Conclusion et préconisations

Au final, l’ensemble des opérations de nettoyage de forage par ondes de choc a permis d’atteindre les objectifs fixés. Les crépines sont maintenant dégagées et la perméabilité du massif filtrant est restaurée.

Manganèse : le traitement a permis de remobiliser des volumes importants de sédiments colmatants qui obstruaient les nervures repoussées.
Productivité : les trois ouvrages peuvent à nouveau être exploités selon leurs caractéristiques de conception initiales.

Par ailleurs, afin de pérenniser ces résultats et d’éviter une nouvelle dégradation brutale, nous préconisons :

Surveillance digitale : L’installation de capteurs de débitmétrie et de piézométrie connectés.
SmartWaterWell® : L’utilisation de notre plateforme pour anticiper les dérives des courbes de rabattement et planifier des maintenances légères plutôt que des réhabilitations lourdes.

L’article Débits restaurés après nettoyage de 3 forages par Hydropuls® est apparu en premier sur Forapulse.

Réhabilitation totale d’un forage très colmaté

Forapulse — Fri, 12 Dec 2025 10:08:58 +0000

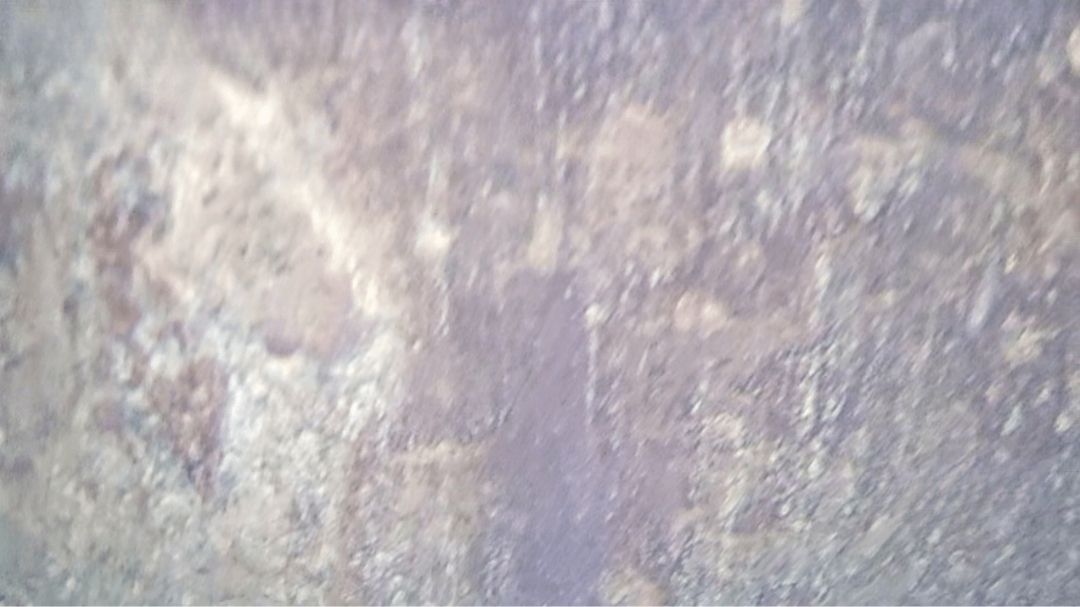

Lors d’une intervention récente, nos équipes ont procédé à la réhabilitation complète d’un forage fortement colmaté. Grâce à une méthodologie rigoureuse combinant inspection, nettoyage, traitement par ondes de choc Hydropuls® et essais hydrauliques, l’ouvrage a retrouvé un gain de productivité significatif.

Installation du chantier

Notre équipe a mis en place une configuration permettant d’assurer une intervention sécurisée et parfaitement contrôlée. Les équipements déployés comprenaient un :

Chariot télescopique,
Treuil en 380 V,
Armoire de pompage et une pompe d’essai,

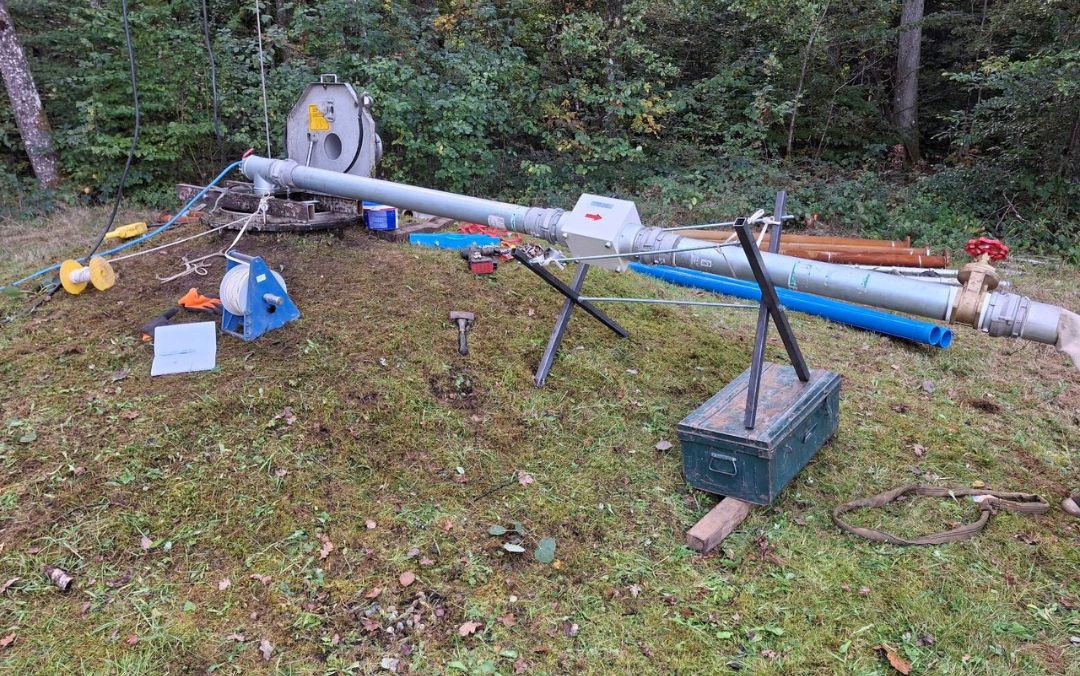

Débitmètre et l’ensemble des tuyauteries associées,
Générateur Hydropuls® et son dispositif opérationnel.

Cette organisation a permis d’assurer une gestion précise des opérations de pompage, de nettoyage et de traitement, condition indispensable pour garantir un gain de productivité mesurable.

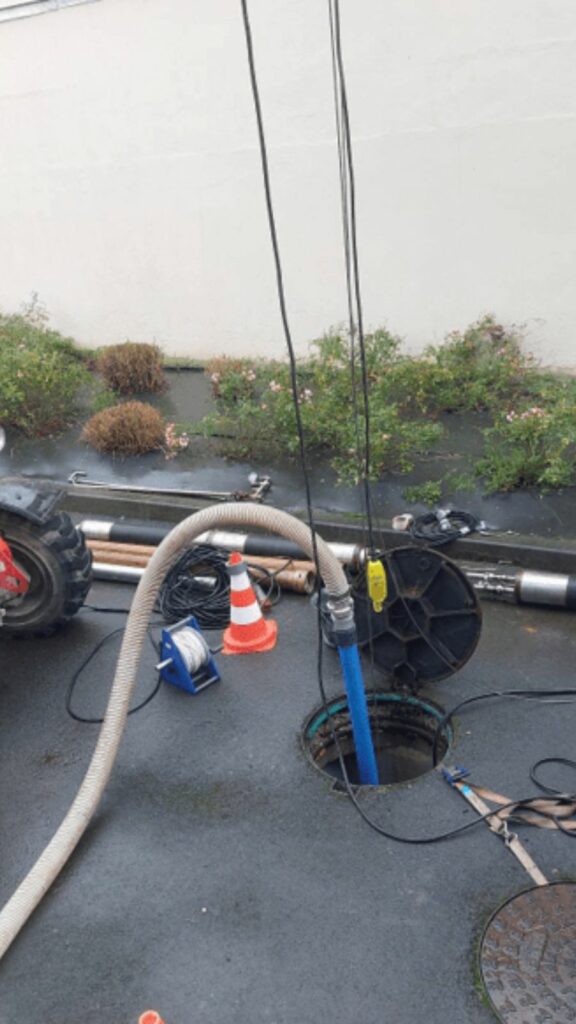

Nettoyage à l’air-lift : extraction des dépôts colmatants

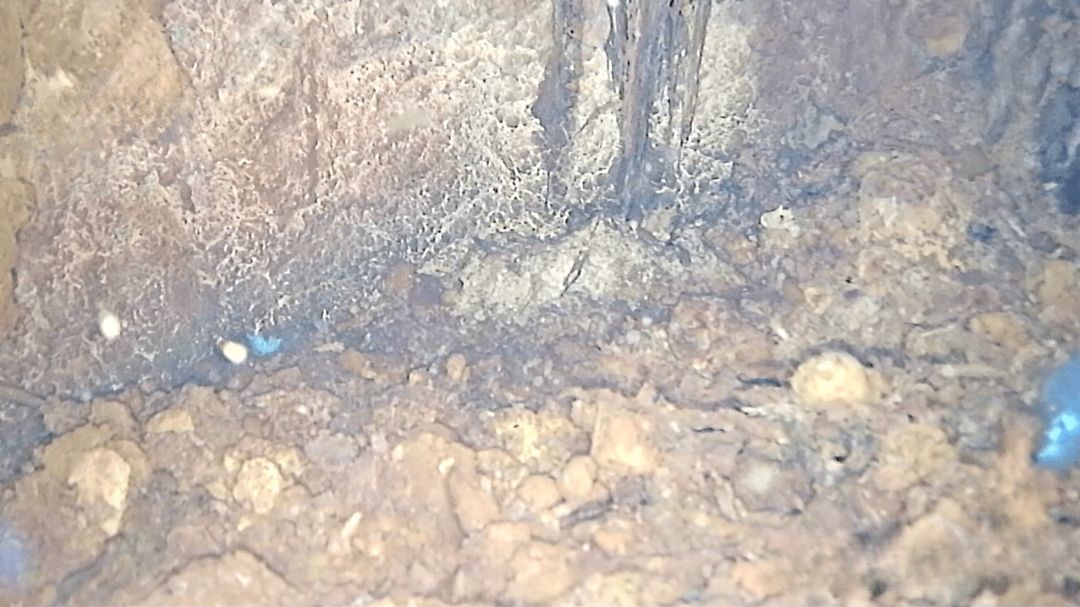

Nos techniciens ont entièrement nettoyé le fond de l’ouvrage par air-lift. Initialement, la profondeur était de 29,09 m avec d’importants dépôts (floc bactérien, sables, oxydes de fer, calcaire). Après nettoyage, la profondeur atteint 31,61 m, soit une récupération de 2,52 m, confirmant la coupe technique d’origine.

Ce dégagement du massif filtrant est une phase essentielle pour optimiser l’efficacité du traitement Hydropuls® sur la totalité de la zone crépinée.

Traitement Hydropuls® : régénération par ondes de choc

Notre équipe a effectué le traitement avec le générateur Hydropuls® GII, utilisant deux bouteilles d’azote.

Le protocole de régénération s’est déroulé en deux phases :

Phase 1 : Tirs (1,5 AR à 100 bars / 50 bars interne) sur toutes les crépines. Durée : 1h10. Extraits : oxydes de fer, sables, floc bactérien.

Phase 2 : Tirs identiques (1,5 AR – 100 bars). Durée : 1 h. Extraits : oxydes de fer, flocs bactériens, sables.

Ce protocole a permis de restituer la perméabilité du massif filtrant et de restaurer une circulation optimale dans les zones productrices.

Essais de pompage par paliers : évaluation du gain de productivité

Nous avons mené des essais par paliers (1 h/palier, non enchaînés) avant et après traitement. La comparaison des deux séries d’essais a montré une augmentation nette du débit spécifique. Cela confirme à la fois un gain de productivité très important et l’efficacité du traitement Hydropuls®.

Inspection caméra avant et après traitements

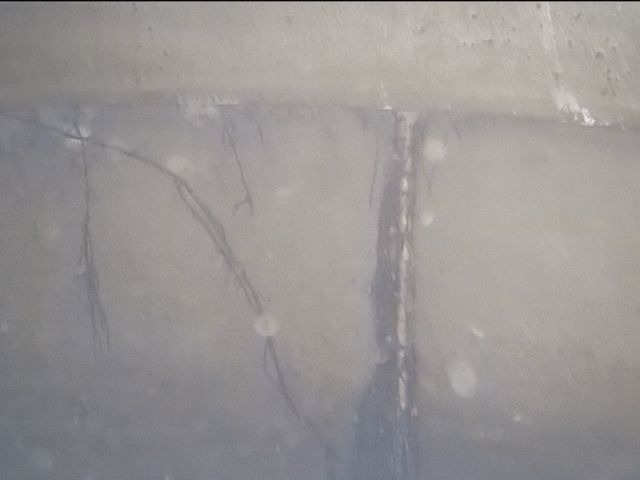

Lors de l’inspection caméra, une pénétration racinaire calcifiée est identifiée à 6,5 mètres depuis le haut du tubage. À ce niveau, nous n’observons aucune arrivée d’eau lors du dénoyage.

Le diagnostic a également mis en évidence des soudures non continues sur le tubage. Ce type de défaut fragilise la structure et augmente les risques d’infiltration parasite.

La détection précoce de cette anomalie permet d’éviter par conséquent des dégradations plus profondes.

AVANT TRAVAUX

APRES TRAVAUX

AVANT TRAVAUX

APRES TRAVAUX

Un gain de productivité durable grâce à une approche méthodique

Les traitements réalisés ont permis une remontée spectaculaire des performances. Le forage est revenu au niveau de productivité mesuré en 1991, signe d’une régénération complète et efficace.

Suite aux observations constatées (pénétration racinaire et soudures du tubage non continues), nous préconisons le suivi régulier des niveaux de rabattement de la nappe. A ce sujet, notre plateforme SmartWaterWell® permet de :

Analyser la courbe Q/S (débit spécifique)
Anticiper les dérives
Planifier les futures maintenances
Conserver l’historique complet du forage au même endroit.

Conclusion

Ce chantier illustre parfaitement comment une combinaison d’investigations, de nettoyage à l’air-lift et de traitement Hydropuls® permet de restaurer la performance d’un forage ancien. Le gain de productivité obtenu confirme l’importance d’un diagnostic précis, d’une intervention maîtrisée mais aussi d’une surveillance continue pour assurer la pérennité d’un ouvrage.

L’article Réhabilitation totale d’un forage très colmaté est apparu en premier sur Forapulse.

Limites du diagnostic de forage par inspection vidéo

Forapulse — Wed, 29 Oct 2025 14:46:58 +0000

Diagnostic préalable par inspection caméra du forage

Face à une baisse notable de productivité, un diagnostic du forage s’imposait avant toute opération de pompage.
Pour des raisons budgétaires, nous avons réalisé l’inspection caméra sans déposer la pompe ni la colonne de refoulement. Cette approche a permis d’obtenir rapidement des informations clés sans devoir remonter et redescendre la pompe.

Ce diagnostic a révélé :

un colmatage généralisé des crépines,
un remblaiement important au fond du forage qui semblait être du floc bactérien (la caméra pénétrait à l’intérieur).

Ces constats expliquent directement la perte d’efficacité hydraulique du système de pompage.

Élaboration d’un plan de régénération et d’essais de pompage

À partir de cette analyse, nous avons établi un programme de régénération. Il se basait sur un traitement par ondes de choc Hydropuls® et un essai de pompage avant et après travaux.

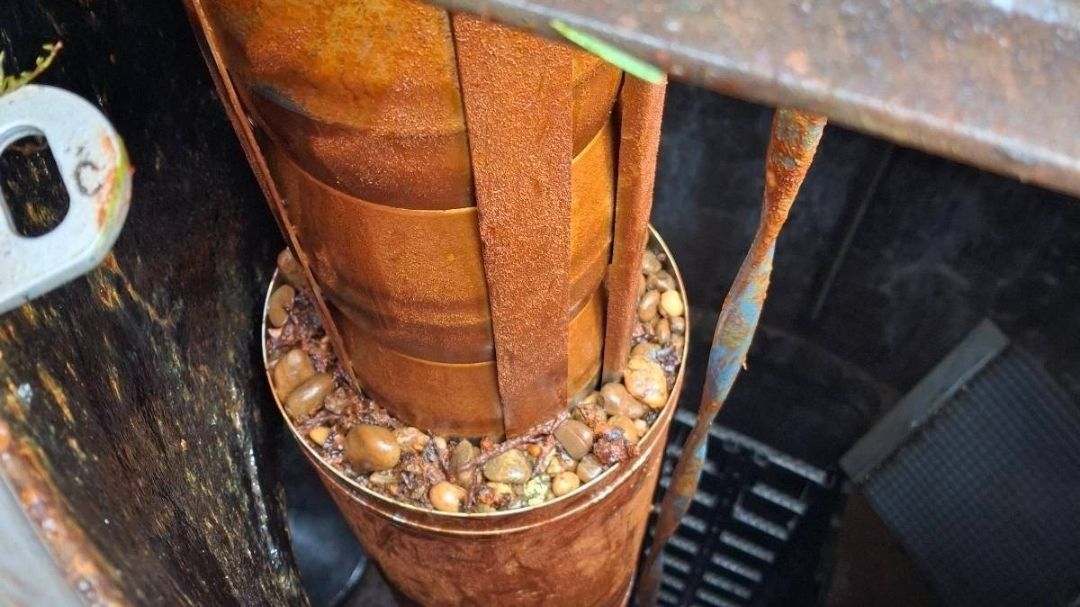

Mais lors du relevage de la colonne de refoulement, des galets posés sur la jupe de refroidissement de la pompe nous interpellent.

Essai de pompage par paliers

A la demande du client, nous réalisons un essai de pompage par paliers pour obtenir un comparatif après nettoyage. C’est au cours du troisième palier qu’un bruit de chute d’eau se fait entendre dans le forage.

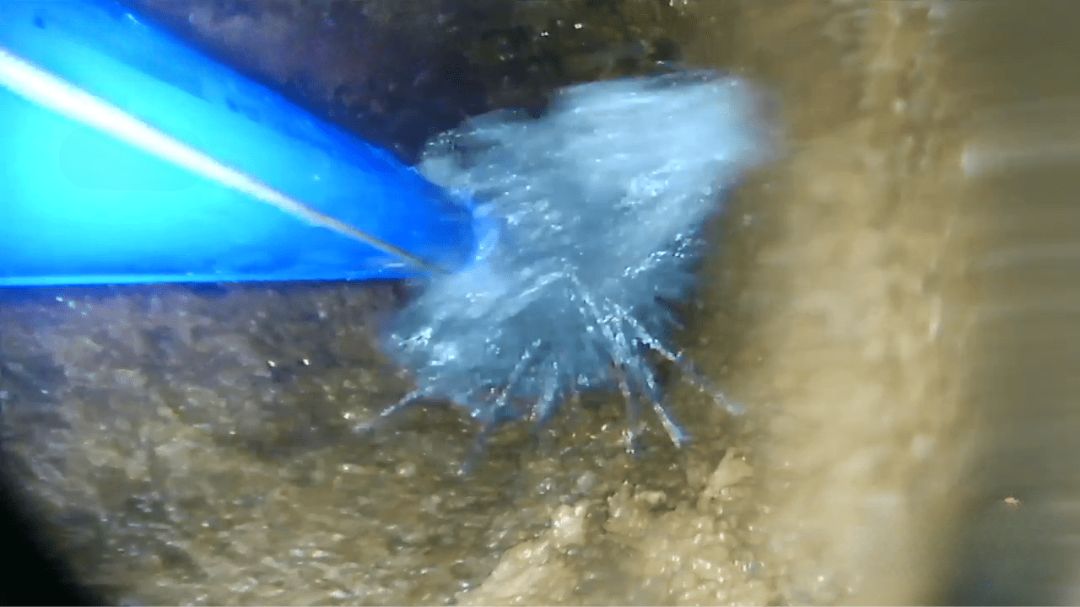

Nous décidons donc de réaliser une nouvelle inspection caméra mais cette fois pendant le pompage. Cette étape va confirmer notre première impression : une perforation centimétrique avec une pression d’eau importante.

Arrêt des travaux et changement de programme

Cette perforation nous alerte donc quant à la fragilité du tubage. Dans ces conditions, un traitement Hydropuls® par onde de chocs devient impossible, sans risque d’aggravation.

Il faut, avant toute chose, consolider l’ouvrage. Un rechemisage est sans aucun doute la meilleure solution. Mais pour mener à bien cette opération, nous devons réaliser un diamétreur.

Réalisation d'une diagraphie diamétreur

Il est indispensable de réaliser cette diagraphie afin de définir quel diamètre de rechemisage choisir. En effet, l’inspection caméra a mis en évidence de grosses concrétions. De plus, un vieil ouvrage peut être ovalisé par les contraintes latérales que peuvent exercer l’encaissant.

Les mesures ont confirmé la présence de concrétions importantes. Celles-ci ont réduit le diamètre de l’ouvrage à 400 mm, pour un tubage à l’origine de 600 mm.

Elaboration d'un nouveau programme de travaux

Le rechemisage s’impose donc pour reprendre la régénération du forage en toute sécurité. Pour ce faire, nous avons proposé à notre client la mise en place d’un tubage inox DN400 avec raccords rapides.

Ce choix évite les opérations de soudure ou de passivation et garantit une meilleure durabilité du système de pompage.

L’article Limites du diagnostic de forage par inspection vidéo est apparu en premier sur Forapulse.

Turbidité de l’eau : quel impact sur les forages professionnels ?

Forapulse — Tue, 26 Aug 2025 14:08:09 +0000

En tant qu’exploitant de forage, vous savez d’expérience que la turbidité de l’eau n’est pas qu’un simple inconfort visuel. C’est avant tout un indicateur technique critique qui signale un dysfonctionnement potentiel de votre ouvrage. Ignorer une eau qui se trouble, c’est accepter silencieusement l’usure prématurée de vos pompes, le colmatage de vos crépines et une perte de débit qui impactera directement votre productivité.

Ce que vous allez apprendre dans ce guide

Pour vous aider à optimiser la gestion de vos installations, cet article détaille :

L’impact sur vos infrastructures : pourquoi ces particules provoquent une abrasion mécanique des composants et réduisent l’efficacité hydraulique.
Les risques sanitaires et réglementaires : Comment une turbidité élevée peut masquer des pathogènes et compromettre la conformité de l’eau potable.
Les solutions de maintenance moderne : de l’inspection vidéo au procédé Hydropuls®, découvrez comment restaurer durablement la productivité de vos forages.

Maîtriser ce paramètre est indispensable pour garantir la pérennité de vos équipements et la qualité irréprochable de l’eau que vous distribuez.

Comprendre la turbidité de l'eau : définition et mesures (NTU/FNU).

Techniquement, la turbidité mesure la clarté de l’eau. En ce sens, elle reflète la présence de matières en suspension tel que le limon, l’argile, les débris organiques ou les micro-organismes qui absorbent et diffusent la lumière. Ce sont ces particules, dont la taille varie de quelques nanomètres à plusieurs micromètres, qui sont directement responsables de l’aspect trouble de l’eau. Les unités couramment utilisées pour quantifier la turbidité de l’eau sont les NTU (Nephelometric Turbidity Units) et les FNU (Formazin Nephelometric Units).

La turbidité de l’eau est donc un indicateur visuel et quantitatif de la présence de matières non dissoutes dans l’eau. Une eau parfaitement claire aura une turbidité proche de zéro, tandis qu’une eau trouble affichera des valeurs élevées. Il est important de noter que la turbidité n’est pas directement liée à la couleur de l’eau, bien qu’une eau très turbide puisse souvent paraître colorée. Elle est plutôt le résultat de la diffusion et de l’absorption de la lumière par les particules en suspension.

Ces particules peuvent varier en taille, de quelques nanomètres (colloïdes) à plusieurs micromètres (sédiments).

Pourquoi la turbidité de l'eau menace-t-elle la rentabilité de votre forage ?

Il faut savoir qu’une turbidité de l’eau élevée dans vos forages peut indiquer des problèmes tels que :

L’infiltration de contaminants pathogènes,
La détérioration des structures
Des conditions géologiques défavorables.

1. Usure prématurée des pompes et équipements

La présence de ces particules peut entraîner une abrasion mécanique des composants du forage, notamment les roues des pompes, les garnitures et les paliers, réduisant considérablement leur durée de vie. L’accumulation de sédiments dans les crépines et le tubage peut également provoquer un colmatage progressif, diminuant le débit et l’efficacité hydraulique du forage.

2. Risques sanitaires et conformité de l'eau

Au-delà des aspects techniques et économiques, la turbidité de l’eau est un indicateur clé de la qualité sanitaire de l’eau. Des niveaux élevés peuvent masquer la présence de bactéries, virus et autres micro-organismes pathogènes, rendant l’eau impropre à la consommation et présentant des risques pour la santé publique.

Pourquoi l'eau de votre forage devient-elle trouble ? Les causes majeures

La turbidité n’apparaît jamais par hasard. Elle est le résultat d’une interaction complexe entre l’environnement géologique, les aléas climatiques et l’état de santé de vos infrastructures.

Voici les principaux facteurs pouvant augmenter la turbidité de l’eau dans vos forages :

Infiltration de sédiments : Des fissures dans les parois du forage peuvent permettre l’entrée de particules du sol environnant.
Massif filtrant mal réparti à l’extrados des crépines : les particules en suspension ne sont plus retenues par le massif filtrant.

Croissance biologique : La prolifération d’algues ou de bactéries peut augmenter la turbidité.
Détérioration des équipements : La corrosion ou l’usure des composants internes peut libérer des particules dans l’eau.

Activités humaines : Les travaux de construction ou l’agriculture à proximité peuvent introduire des éléments polluants.
Pluviométrie en milieu kastique : l’eau chargée de particules s’infiltre plus rapidement dans les forages.
Colmatage des crépines : la surface des crépines ouvertes est réduite et augmente les vitesses de circulation de l’eau

Tableau récapitulatif des origines de la turbidité de l'eau

Afin de cibler la solution de réhabilitation la plus efficace, il est crucial de comprendre si l’eau trouble de votre forage résulte de phénomènes géologiques naturels, de variations climatiques ou de dégradations techniques et anthropiques.

Catégorie	Facteurs Déclencheurs	Impact sur le forage
Géologiques et naturels	Sols argileux/limoneux, érosion, mouvements de terrain.	Infiltration de particules fines et minéraux.
Climatiques	Fortes pluies après sécheresse, milieu karstique.	Ruissellement accru et infiltration rapide de particules.
Techniques & Usure	Corrosion, perforations du tubage, massif filtrant mal réparti.	Entrée directe de sédiments et débris d’équipements dans l’eau.
Humains (Anthropiques)	Agriculture (produits chimiques), chantiers à proximité, forages mal entretenus.	Pollution par lessivage des sols ou sédimentation forcée.

A noter La nature du sol environnant joue également un rôle crucial : les sols argileux ou limoneux sont plus susceptibles de libérer des particules fines que les sols sableux ou rocheux.

Quel est l'impact de la turbidité sur la qualité de l'eau extraite ?

Une turbidité élevée peut indiquer la présence de contaminants microbiologiques. Dans ce cas, les particules en suspension peuvent abriter des bactéries, des virus et des parasites. Cela compromet la potabilité de l’eau et peut entraîner des risques sanitaires. De plus, une eau trouble peut ne pas respecter les normes en vigueur et nécessiter des traitements supplémentaires.

Diminution de la qualité de l’eau : La turbidité correspond à la présence de particules en suspension (sables fins, argiles, oxydes de fer, matières organiques). Et ces particules altèrent la potabilité et compliquent la filtration en station de traitement. De fait, elle augmente le risque de dépassement des seuils de turbidité fixés par la réglementation pour l’eau potable (<1 NTU en général).

Risque sanitaire : L’eau turbide favorise la prolifération bactérienne (biofilms, coliformes). En effet, les matières organiques en suspension constituent un substrat nutritif pour certains micro-organismes. Les risques sanitaires sont accrus en cas d’utilisation en eau potable (infection, contamination microbienne).

Comment vérifier la qualité de l’eau ?

La conformité sanitaire repose sur des analyses périodiques ciblant plusieurs catégories de paramètres essentiels :

Microbiologiques : pour débusquer les contaminants pathogènes.,
Physico-chimiques et organoleptiques : pour surveiller la composition et l’aspect de l’eau,
Indicateurs de turbidité : pour détecter toute variation suspecte de la clarté de l’eau.

Ces examens réguliers sont votre garantie que l’eau distribuée répond strictement aux normes sanitaires en vigueur. A côté de cela, le suivi du niveau d’eau dans votre forage permet quant à lui d’anticiper d’éventuelles baisses de rendement.

Au-delà des analyses en laboratoire, une surveillance visuelle régulière et des tests rapides sur le terrain peuvent fournir des indications précieuses. La tenue de registres détaillés des mesures de turbidité et des observations permet de suivre l’évolution de la qualité de l’eau et d’identifier des tendances ou des événements anormaux.

Quel est l'impact de la turbidité de l'eau sur vos équipements de forage?

La turbidité de l’eau n’est pas seulement un problème esthétique (eau trouble) mais un indicateur technique critique. Elle entraîne la réduction de la durée de vie des équipements du forage et l’augmentation des coûts.

1. Usure accélérée des équipements

Les particules présentes dans une eau turbide entraînent une abrasion mécanique des pièces de la pompe immergée (roues, garnitures, paliers) du forage. La turbidité de l’eau peut aussi révéler un tubage perforé, fissuré ou corrodé. Cette situation fragilise la structure et peut conduire à l’effondrement partiel du forage. Dans certains cas extrême, elle peut même signaler une fin de vie du forage nécessitant une réhabilitation complète. Pour finir, la présence de boues peut, pour sa part, entraîner des déséquilibres hydrauliques dans les colonnes de pompage.

2. Encrassement des infrastructures

Les dépôts de particules dans le tubage, les crépines et l’espace annulaire peuvent provoquer l’encrassement des pompes, des colonnes d’exhaure et autres équipements du forage. Cette situation provoque une réduction de sa perméabilité et, par conséquent, du débit disponible. Des nettoyages et remplacements fréquents des composants du forage deviennent donc nécessaires.

3. Augmentation des coûts

Du fait de la turbidité de l’eau, le forage perd progressivement en efficacité hydraulique, nécessitant des pompages plus longs et plus coûteux. Elle entraîne également un besoin accru de nettoyage (purges, décolmatisation, pompage de régénération) et une diminution du rendement énergétique pour les systèmes couplés (ex. : pompes à chaleur géothermiques). De plus, la nécessité de traitement de l’eau (filtration, désinfection) participe également à l’augmentation des coûts.

Avis de l'expert

Les impacts économiques peuvent être considérables, incluant non seulement les coûts directs de réparation et de remplacement des équipements, mais aussi les pertes de production dues aux arrêts de forage et les coûts indirects liés à la non-conformité aux normes de qualité de l’eau.

Comment mesurer efficacement la turbidité de l'eau ?

Obtenir une mesure précise de son niveau repose sur l’utilisation de turbidimètres étalonnés (norme ISO 7027). En effet, ces derniers mesurent la lumière diffusée par les particules en suspension (néphélométrie). Ils fournissent des lectures en NTU ou FNU.

Il en existe différents types :

Appareils portables : indispensables pour valider l’efficacité d’un développement de forage directement sur le terrain
Analyseurs en ligne : idéaux pour un monitoring continu et automatisé de la qualité de l’aquifère directement en tête de forage
Protocole strict : pour éviter les erreurs, il est impératif de dégazer l’échantillon (les microbulles faussent les résultats) et de réaliser la mesure instantanément pour éviter la floculation

Comment ça se passe ?

Une analyse irréprochable repose sur un étalonnage rigoureux avec des standards de formazine. Le protocole impose un dégazage systématique de l’échantillon, car les microbulles d’air sont interprétées à tort comme des particules solides. Sur le terrain, un rinçage triple de la cellule avec l’eau pompée est impératif pour éliminer toute contamination croisée. Enfin, la mesure doit se faire en instantané pour éviter la floculation des particules avant l’analyse.

Comment prévenir la turbidité de l'eau ? (Les solutions d'entretien)

Pour assurer une exploitation optimale de votre forage, il est possible de mettre en place des mesures de contrôle et d’entretien rigoureuses. Cela inclut en général plusieurs opérations :

Inspection visuelle du forage

Une inspection visuelle périodique permet d’évaluer l’état général du forage. Cette démarche aide ainsi à identifier des signes de corrosion, des fissures ou des infiltrations indésirables.

Inspection vidéo

L’inspection vidéo permet de visualiser l’intérieur du forage et d’identifier précisément l’origine des problèmes de turbidité, qu’il s’agisse de perforations, de fissures, de dégradation du tubage ou de colmatage des crépines.

Relevé de mesure du fond

Une mesure de la remontée du fond permettra de vérifier l’accumulation de particules en suspension ayant décanté. La vitesse à laquelle ces dépôts s’accumulent sera un bon indicateur d’alerte. Cette mesure permet de quantifier l’ampleur du colmatage et d’évaluer la nécessité d’une intervention de nettoyage.

Vérification de la pression

Contrôler la pression au sein du système de pompage peut être également recommandé pour détecter des dysfonctionnements. Une pression anormale peut indiquer des obstructions ou des fuites, nécessitant une intervention rapide pour éviter des dommages plus importants. De la même façon, des variations de pression peuvent être le signe de problèmes hydrauliques liés à la turbidité, tels que des crépines obstruées ou une pompe encrassée.

Comment éliminer durablement la turbidité de l'eau ? (Les solutions de nettoyage)

Si malgré tout, vous êtes face à une eau trouble et des équipements qui s’essoufflent, il est alors nécessaire de choisir une méthode de nettoyage. Celle-ci devra allier efficacité radicale et respect de l’ouvrage.

L’Hydropuls® : l'innovation technologique pour vos forages

Le procédé Hydropuls® s’impose comme la solution d’élite pour une restauration sans compromis de la productivité de votre forage :

Le principe : le procédé utilise des impulsions de pression générées par l’injection d’azote ou d’eau sous haute pression.
L’action : ces impulsions créent des ondes de choc hydrauliques capables de déloger les dépôts les plus tenaces et les biofilms bactériens incrustés sur les crépines.
L’avantage : c’est une technique écologique, extrêmement performante et capable d’opérer même dans des forages à faible diamètre.

L'alternative air-lift pour les sédiments fins

Pour le dégagement du fond de forage, nous utilisons également le traitement air-lift. En injectant de l’air comprimé, nous créons un mouvement ascensionnel qui entraîne les sédiments et débris accumulés vers la surface, nettoyant ainsi efficacement les crépines obstruées.

Pourquoi privilégier le nettoyage mécanique au chimique ?

Le nettoyage chimique implique l’utilisation de réactifs spécifiques pour dissoudre les dépôts minéraux ou organiques. Cette approche est souvent combinée avec des techniques mécaniques pour une efficacité accrue. Malgré tout, nous en déconseillons l’usage pour plusieurs raisons critiques :

Critère	Méthodes Mécaniques (Hydropuls® / Air-lift)	Nettoyage Chimique
Efficacité	Restaure jusqu’à +150 % de productivité	Variable selon les dépôts
Sécurité	Sans danger pour le personnel	Dangereux (produits corrosifs/toxiques)
Environnement	Écologique et respectueux de la nappe	Risque élevé de contamination des eaux
Rapidité	Résultats immédiats (parfois en 1 jour)	Nécessite des phases de neutralisation complexes

La méthode de nettoyage chimique est particulièrement dangereuse pour le personnel et pour l’environnement. Les produits chimiques utilisés peuvent être corrosifs ou toxiques et nécessitent des précautions extrêmes lors de leur manipulation et de leur élimination. De plus, il existe un risque de contamination des eaux souterraines si les produits ne sont pas correctement neutralisés ou récupérés.

Suivi et analyse : pilotez la santé de votre forage

Pour finir, la mesure de la turbidité de l’eau n’est pas une fin en soi mais un outil d’aide à la décision. C’est pourquoi vous devez transformer vos relevés en un véritable plan de maintenance préventive pour garantir la pérennité de vos installations.

Le calendrier de surveillance recommandé

Type de contrôle	Fréquence conseillée	Objectif
Analyses physico-chimiques & microbiologiques	Tous les 3 à 5 ans	Garantir la potabilité et détecter les contaminants pathogènes.
Sondage piézométrique	Régulier	Surveiller le niveau d’eau et anticiper les baisses de rendement.
Inspection vidéo par caméra	Tous les 6 à 10 ans	Visualiser l’état des tubages, détecter la corrosion ou les perforations.
Relevé de mesure du fond	Périodique	Quantifier l’accumulation de sédiments décantés et l’ampleur du colmatage.

Type de contrôle

Fréquence conseillée

Objectif

Analyses physico-chimiques & microbiologiques

Tous les 3 à 5 ans

Garantir la potabilité et détecter les contaminants pathogènes.

Sondage piézométrique

Régulier

Surveiller le niveau d’eau et anticiper les baisses de rendement.

Inspection vidéo par caméra

Tous les 6 à 10 ans

Visualiser l’état des tubages, détecter la corrosion ou les perforations.

Relevé de mesure du fond

Périodique

Quantifier l’accumulation de sédiments décantés et l’ampleur du colmatage.

SmartWaterWell® : La maintenance intelligente par Forapulse

Une surveillance continue de la turbidité de l’eau, associée à une maintenance régulière des équipements, permet de détecter et de corriger rapidement les problèmes. Cette approche préventive assure une exploitation durable et efficace des forages. Elle comprend le nettoyage périodique des forages et l’inspection des équipements de pompage.

Surveillance 24/7 : suivez l’évolution de votre forage en direct
Anticipation : recevez des alertes pour prévenir les colmatages et les pannes coûteuses
Optimisation : prolongez la durée de vie de vos équipements grâce à des interventions de nettoyage (Hydropuls®) planifiées au moment opportun

Le conseil de l'expert

Tenir un registre détaillé de vos mesures de turbidité vous permet d’identifier des tendances anormales liées aux variations saisonnières ou climatiques. C’est cette base de données qui sauvera votre forage sur le long terme

Mieux vaut prévenir que guérir

SmartWaterWell® par Forapulse : adoptez la maintenance intelligente !

Preuves d'efficacité : Des résultats concrets sur le terrain

La puissance du procédé Hydropuls® se mesure par des chiffres notables issus de nos interventions récentes :

Étude de cas 1 : Un forage neuf sauvé en 24h

Un forage affichait une turbidité critique de 180 NTU avec des crépines obstruées par de la boue bentonitique. Après une seule journée de traitement Hydropuls®, la turbidité est tombée à 0,2 NTU, rendant l’eau parfaitement claire et augmentant la productivité de 30 %.

Étude de cas 2 : Restauration massive de débit

Sur un ouvrage fortement colmaté, l’intervention combinant Hydropuls® et Air-lift a permis de restaurer la qualité de l’eau et de booster la productivité de 150 %.

Et si vous voulez voir plus sur ces chantiers et d'autres :

Turbidité et tubage perforé sur un forage

Forapulse 20/03/2025

Isolation d’un aquifère superficiel après rechemisage

Forapulse 25/03/2022

Traitement de la turbidité par Hydropuls®

Forapulse 14/12/2021

Développement de forage en fin de foration

Forapulse 06/02/2015

Conclusion

Bien plus qu’un simple désagrément visuel, la turbidité de l’eau est un indicateur technique critique de la santé de vos installations. Elle signale des anomalies hydrauliques ou mécaniques qui, si elles sont ignorées, réduisent drastiquement la durée de vie de vos équipements et augmentent les risques de pannes prématurées.

Garantir la qualité sanitaire et la conformité de l’eau distribuée.
Protéger vos investissements en évitant l’usure abrasive des pompes et le colmatage des crépines.
Optimiser vos coûts en limitant les arrêts de production et les interventions d’urgence coûteuses.

Pour assurer une exploitation durable et sécurisée, l’expertise professionnelle est votre meilleure alliée. Qu’il s’agisse d’analyses régulières, de diagnostics par caméra ou de l’adoption de solutions de maintenance innovantes, chaque action préventive compte.

FAQ sur la turbidité de l'eau

Pourquoi mon forage produit-il une eau trouble ?

Retour sur deux doublets géothermiques eau/eau

Forapulse — Fri, 18 Jul 2025 14:43:13 +0000

Régénération complète d’un doublet géothermique sur site tertiaire

Nous sommes intervenus sur un site tertiaire équipé de deux doublets géothermiques eau-eau, implantés dans les alluvions de la Seine. Un premier forage de rejet avait déjà bénéficié d’une régénération avec notre nouveau procédé NPXP®, entraînant un gain de productivité de +100 %.

Suite à ces résultats, le client a commandé une nouvelle intervention. Cette fois, elle concerne le second forage de rejet ainsi qu’un forage de pompage.

Diagnostic du second forage de rejet

Ce forage présente les mêmes caractéristiques que le premier forage traité précédemment sur ce site.

A ce titre, on notera que :

Le tubage de réinjection, peu profond, est sujet à l’oxydation, les crépines sont totalement colmatées.
Le massif filtrant manque sur le premier mètre de crépines.
Le pH de l’eau avant traitement est de 8,5.

Ces éléments indiquent un colmatage important des crépines et une baisse notable de la performance du forage.

Intervention sur le forage de rejet

Plusieurs étapes vont s’avérer nécessaires pour restaurer le fonctionnement du forage :

Un premier traitement Hydropuls® à l’azote a permis de dégager les crépines entièrement colmatées.
Un second passage avec l’ Hydropuls® au CO2 a entre autres permis de baisser le pH de 8.5 à 7.
Un traitement avec le dispositif NPXP® a permis de traiter le massif filtrant sur les zones productives (révélées au micromoulinet en fin de foration).

Résultats obtenus sur le forage de rejet

Noua avons mené un essai de débit spécifique avant et après les traitements. Bien que les gains se sont révélés moins spectaculaires que pour le premier forage du doublet géothermique traité il y a un an, les résultats restent positifs. Le forage est de nouveau fonctionnel, avec une capacité rétablie pour la réinjection.

Ce chantier confirme l’efficacité combinée des procédés Hydropuls® et NPXP® dans la régénération de doublets géothermiques, même en présence de fortes contraintes géochimiques.

Les résultats de débit spécifique avant et après traitements ont été parasités par l’effet de la marée, notable dans le secteur.

Diagnostic du forage de pompage du doublet géothermique

Ce forage présente des caractéristiques similaires aux forages de rejet du site.

A ce titre, on notera que :

La pompe est positionnée dans les crépines. Ces dernières sont totalement colmatées.
Le massif filtrant manque sur le premier mètre de crépines.
Le pH de l’eau avant traitement est de 7,5.

Ces éléments indiquent un colmatage important des crépines mais la perte de performance du forage n’était pas significative avant traitement.

Intervention sur le forage de pompage

Nous avons repris le même protocole que pour le forage précédent :

Un premier traitement Hydropuls® à l’azote a permis de dégager les crépines entièrement colmatées.
Un second passage avec l’ Hydropuls® au CO2 a, entre autres, permis de baisser le pH de 7.5 à 4.
Un traitement avec le dispositif NPXP® a permis de traiter le massif filtrant sur les zones productives (révélées au micromoulinet en fin de foration).

Résultats obtenus sur le forage de pompage

De même que sur le forage de rejet, nous avons calculé un débit spécifique avant et après les traitements. Les gains restent très honorables sachant que ce forage n’avait pas de pertes de productivité manifestes avant traitement.

Pour cet ouvrage, le client a souhaité réaliser une maintenance préventive. Malgré tout, nous avons obtenu un gain de productivité (+41%).

Conclusion

Cette fois-ci, nous sommes intervenus sur un forage de rejet qui, extrêmement colmaté, ne jouait plus sont rôle de ré-injection. Notre intervention a permis de le remettre en fonctionnement.

Le forage de pompage quant à lui était toujours en fonction mais en mode dégradé. Après nettoyage ce forage a de meilleures performances.

Cette prestation NPXP® montre à nouveau son efficacité.

Cependant il s’avère que ces prestations ponctuelles ne permettent pas de comprendre les mécanismes de colmatage de ces ouvrages. Une instrumentation des équipements et un diagnostic de l’ensemble de l’installation s’imposent.

L’article Retour sur deux doublets géothermiques eau/eau est apparu en premier sur Forapulse.

Sables de Cuise : débit triplé après traitement Hydropuls®

Forapulse — Fri, 23 May 2025 12:26:00 +0000

Contexte du chantier

Un forage agricole captant les sables yprésiens rencontrait une chute importante de production. Il ne fournissait plus assez d’eau pour alimenter correctement une rampe d’irrigation. Malgré un tubage en PVC, nous avons réalisé un traitement complet par Hydropuls® avec le générateur d’impulsions GI.

Traitement Hydropuls® avec générateur d'impulsions GI

Le forage présentait un débit initial de 25 m3/h. Après traitement par Hydropuls®, il atteint 60 m3/h. Ce résultat témoigne de l’efficacité du nettoyage réalisé avec le générateur d’impulsions GI. Le massif filtrant, composé de sable de Cuise (formation yprésienne), était encrassé par des oxydes de fer et des fines.

Coupe technique de l'ouvrage

Ci-dessous la coupe technique de l’ouvrage réalisée à partir de notre plateforme SmartWaterWell®

Les différentes étapes de travaux

Afin de procéder au nettoyage de ce forage, nous avons réalisé :

une inspection caméra avant et après travaux ;
un pompage d’évaluation de l’ouvrage avant et après travaux ;
un traitement Hydropuls® avec le générateur d’impulsions GI .

Le générateur d’impulsions utilisé avec le procédé Hydropuls® a permis de mobiliser les oxydes de fer et les sables colmatants. L’effet des ondes de chocs a été ciblé et contrôlé, sans affecter l’intégrité du PVC. Après pompage de clarification, l’eau présentait un aspect limpide, signe de la réussite du nettoyage.

Etat du tube PVC après traitement par Hydropuls® avec le générateur d'impulsions GI

L’inspection par caméra après travaux montre le traitement par ondes de chocs avec notre générateur d’impulsions GI a gardé le tubage PVC indemne. Les crépines sont visiblement propres et le massif filtrant réapparaît. La coloration du PVC reste uniforme, preuve de l’absence de dommage mécanique.

Conclusion

Grâce au traitement Hydropuls® avec le générateur d’impulsions GI, ce forage agricole a retrouvé une productivité optimale. En dehors du fait que le forage est désormais capable de produire 60m3/h au lieu de 25 m3/h, le chantier illustre parfaitement les avantages du traitement Hydropuls® sur des structures en PVC, souvent jugées fragiles. Nous démontrons une fois de plus que la technologie Hydropuls®, lorsqu’elle est bien maîtrisée, permet d’intervenir sans dommage sur ce type d’ouvrages.

L’article Sables de Cuise : débit triplé après traitement Hydropuls® est apparu en premier sur Forapulse.

Chute de production chez un industriel dûe à l’arrêt d’un forage

Forapulse — Wed, 02 Apr 2025 14:25:59 +0000

Contexte

Notre client (industriel dans l’agroalimentaire) nous appelle en urgence suite à une rupture d’approvisionnement sur l’un de ses forages âgé d’un an. La pompe immergée est en court-circuit. La conséquence est une chute de production de l’usine de 20%.

Nous décidons donc de retirer la pompe et la colonne de refoulement pour établir l’origine de la panne électrique. Par chance, notre prestataire de grutage (FoseLev) est disponible le lendemain matin. La pompe positionnée à 45 m est relevée en 3 h.

Relevage des éléments de pompage

Pour commencer les travaux, nous avons entrepris le relevage de la colonne de pompage. Nous avons mobilisé pour cela une grue de 35 tonnes.

Nous l’avons positionnée avec précision à l’aplomb du forage pour garantir une extraction en toute sécurité. Nous avons ensuite retiré avec précaution les tubes guide-sonde afin d’accéder aux composants internes. Après vérification, la connexion électrique a été jugée opérationnelle. Par ailleurs, nous n’avons détecté à ce stade aucune anomalie sur les colonnes.

Découverte de la panne due à une colonne de refoulement

Nous avons pu attribuer l’origine de la panne à un défaut d’étanchéité au niveau du connecteur sur le moteur de la pompe.

De plus, nous avons découvert, de manière fortuite, une fissure située à la base d’une colonne de refoulement, juste au-dessus du cône de réduction. L’origine exacte de cette fissure reste toutefois indéterminée.

Réparation de la colonne de refoulement et repose d'une nouvelle pompe

Nous avons procédé au remplacement à l’équivalent de la pompe immergée et à la pose de l’ensemble. Un raccourcissement de l’élément incriminé a permis de résoudre le problème de la fissure sur la base de la colonne de refoulement .

Compte tenu des délais d’approvisionnement trop longs pour le remplacement à l’identique, une pompe équivalente a été trouvée chez WellPumps. Nous avons fait appel à nouveau à Foselev pour le grutage.

Bilan du chantier

Nous avons réagi rapidement et dépanné notre client en seulement trois jours, incluant l’aller-retour pour récupérer la pompe immergée en Belgique. Cette intervention rapide a limité la durée d’arrêt du forage et réduit les pertes financières.

De plus, nous avons réparé à temps une fissure encore fermée, ce qui a permis de prévenir une détérioration majeure du tubage. Sans cette intervention, le tubage aurait pu se perforer, entraînant des dommages bien plus graves.

L’article Chute de production chez un industriel dûe à l’arrêt d’un forage est apparu en premier sur Forapulse.

Turbidité et tubage perforé sur un forage

Forapulse — Thu, 20 Mar 2025 09:06:05 +0000

Contexte et passage caméra

Un forage d’alimentation en eau potable (AEP) situé en bordure d’un cours d’eau a récemment présenté une augmentation notable de la turbidité de ses eaux après des épisodes pluvieux importants. Ces événements ont entraîné des modifications du lit de la rivière et un affouillement des berges, affectant la qualité de l’eau du forage.

Une inspection vidéo approfondie a révélé la présence de racines infiltrées aux jointures des soudures des tubages pleins. De plus, nous avons détecté des perforations au niveau des crépines, compromettant l’intégrité de l’ouvrage.

Face à ces constats, le syndicat responsable de l’exploitation a décidé de réhabiliter le forage par rechemisage pour le sécuriser et le remettre en service. Les travaux sont réalisés sous la maîtrise d’œuvre du bureau d’études IMAGEAU.

Le forage existant, d’une profondeur de 21 mètres et d’un diamètre de 500 mm, comportait un pré-tubage en acier de 1000 mm de diamètre.

Méthodologie proposée après le passage caméra

Les travaux se déroulent en plusieurs phases, chacune jouant un rôle essentiel dans la restauration de l’efficacité du forage :

Nettoyage du forage

La première étape consiste en un nettoyage approfondi du forage. Cette phase inclut le brossage des parois internes et l’utilisation de la technique d’air-lift à double colonne pour éliminer les dépôts accumulés au fond du puits. Cette méthode assure ainsi une élimination efficace des sédiments et des obstructions, préparant ainsi le forage pour les interventions suivantes.

Rechemisage de l'ouvrage

Johnson Screens

Remplissage de l'annulaire 500/400 mm

DPMF

Curage et purge de l'annulaire 1000/500 mm

L’étape suivante implique le curage de l’espace annulaire de 1000/500 mm jusqu’à une profondeur de 4 mètres. Nous avons réalisé cette opération à l’aide d’un camion aspirateur, garantissant l’élimination complète des débris et des matériaux indésirables.

Bouchon d'argile dans l'annulaire 1000/500 mm

Un bouchon d’argile d’une épaisseur de 1 mètre est installé dans l’annulaire 1000/500 mm. Cette barrière naturelle empêche les infiltrations indésirables et maintient l’intégrité du forage.

Cimentation Finale

La dernière étape du processus de réhabilitation est la cimentation. Ce sont 3,5 mètres cubes de coulis de remplissage, livrés par une centrale à béton, qui sont injectés pour sceller les annulaires 1000/500 et 500/400 mm. De plus, nos équipes ont étanchéifié la base de l’avant-puits sur une épaisseur de 15 cm, garantissant une isolation complète et durable du forage.

Résultats obtenus

Grâce à cette méthodologie rigoureuse, nous avons rechemisé le forage conformément au cahier des charges et dans les délais impartis, soit 10 jours incluant la cimentation. A la fin de l’opération, le bureau IMAGEAU a réceptionné l’ouvrage avec un nouveau passage caméra. Le forage est désormais prêt à être rééquipé et testé avant sa remise en service, assurant ainsi une exploitation efficace et sécurisée.

Proposition technique

Pour optimiser la mise en place du massif filtrant dans l’annulaire lors de futurs chantiers, nous proposerons d’associer le gravillonnage à des séances d’ondes de chocs pulsées Hydropuls®. Cette approche innovante garantit une distribution uniforme du massif filtrant, éliminant les vides potentiels à l’arrière des tubages crépinés et améliorant ainsi l’efficacité globale du forage.

L’article Turbidité et tubage perforé sur un forage est apparu en premier sur Forapulse.
