Dans le cadre de la fermeture d’un site industriel, nous avons procédé à la condamnation de trois forages (F1, F2 et F3). L’objectif de ce chantier est de sécuriser les captages et de prévenir toute pollution des nappes phréatiques, conformément à l’arrêté du 11 septembre 2003 .
La méthodologie de comblement de forage a été définie après une phase d’investigation technique rigoureuse. Pour être plus précis, cette phase inclue une inspection caméra systématique et la réalisation d’un profil diamétreur pour chaque ouvrage. Ces diagnostics ont permis au final de valider des coupes techniques précises et de confirmer l’absence d’obstacles avant la mise en place des matériaux.
Voici donc la rétrospective des opérations de condamnation de forage que nous avons réalisées :
1. Opérations de comblement selon l'arrêté du 11 septembre 2003 (forage F1)

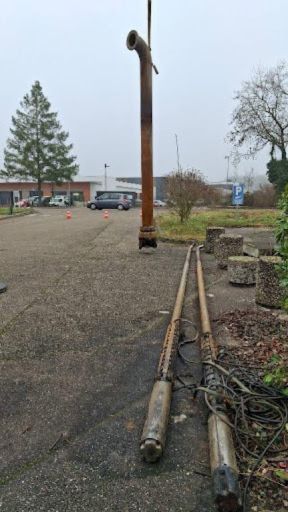

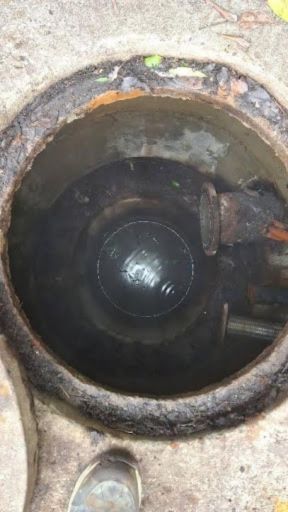

Dépose des équipements

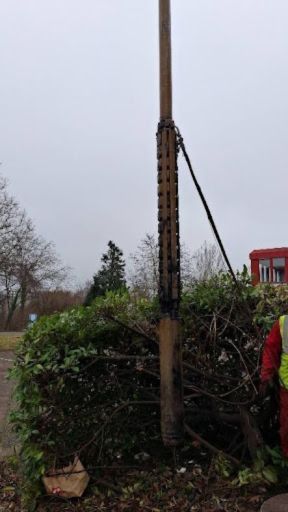

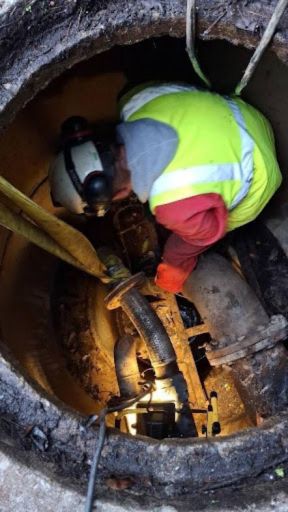

Sur ce chantier, notre équipe a déployé une grue de 35 T pour extraire l’ensemble des équipements d’exploitation :
- Deux pompes immergées.
- Leurs colonnes de refoulement respectives.
- Une colonne d’aspiration.
Diagnostic et investigations

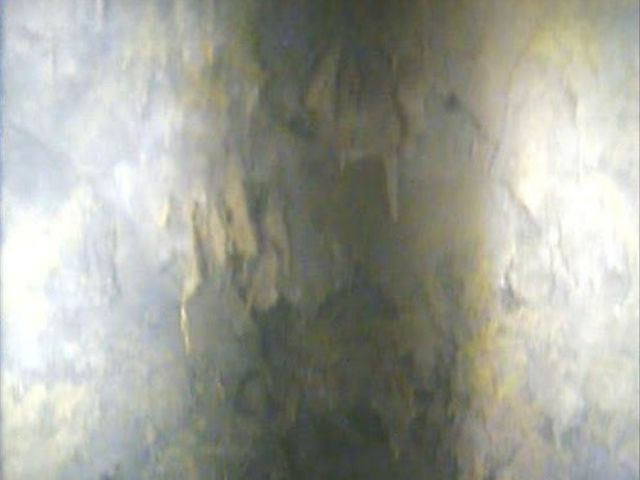

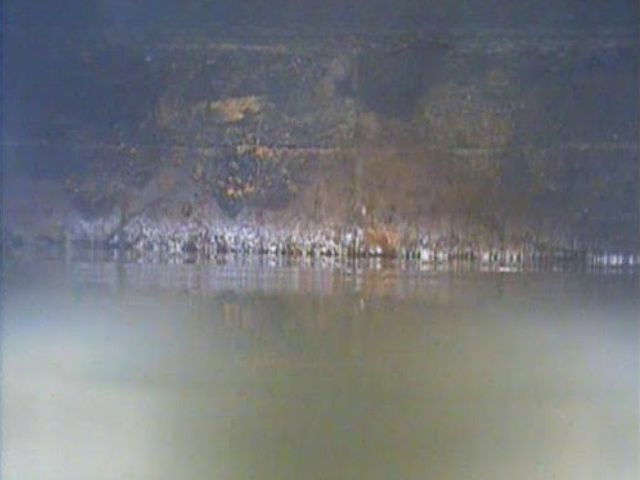

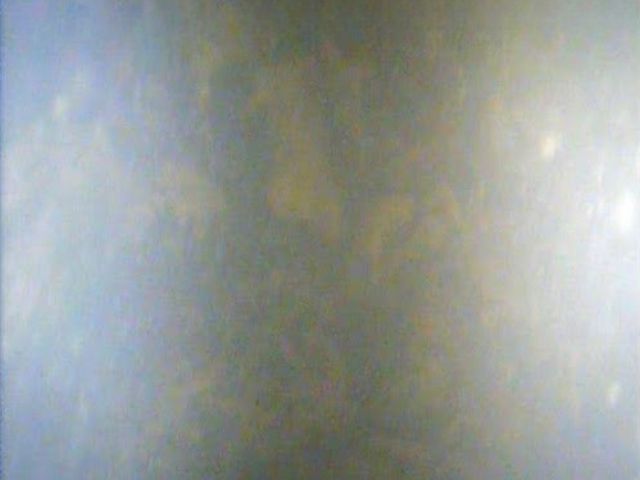

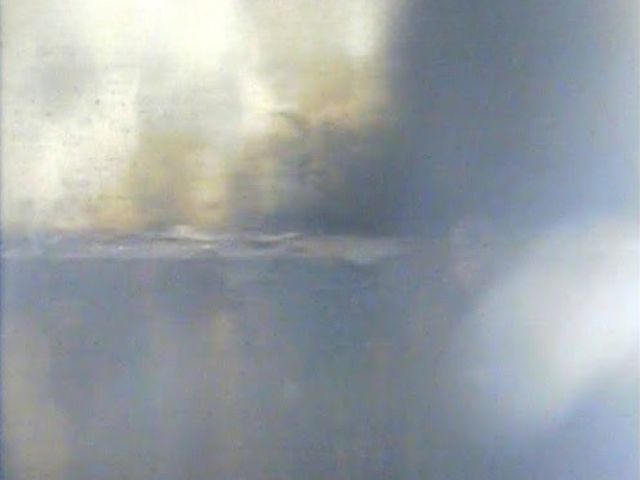

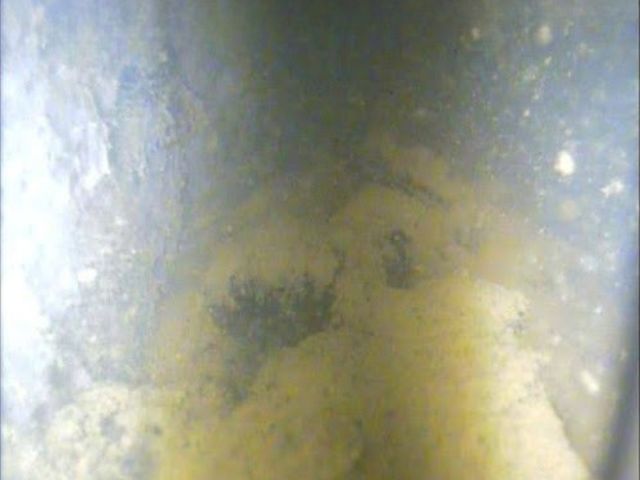

- Inspection caméra : le passage de la caméra n’a révélé aucun obstacle ou anomalie structurelle.
- Profil diamétreur : cette mesure a permis d’établir une coupe technique précise. Elle met en évidence une légère variation de diamètre (inférieure à 75 mm) entre 1,80 m et 2,80 m de profondeur.

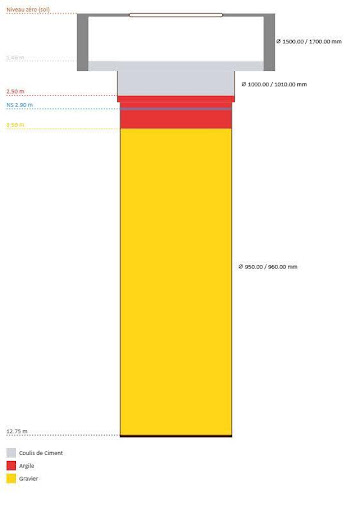

Coupe technique de comblement
Les variations étant inférieures à 75 mm , nous avons pu élaborer la coupe suivante :

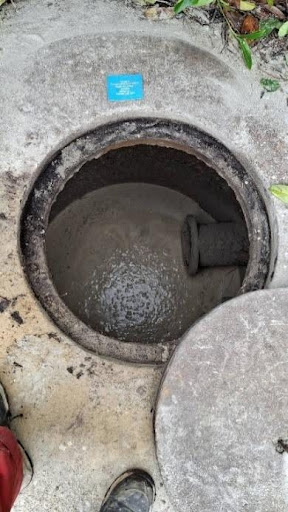

Comblement et mise en conformité selon l'arrêté du 11 septembre 2003

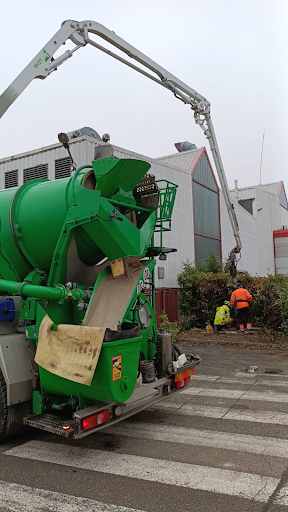

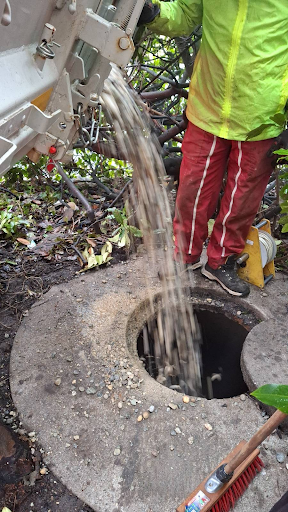

Nos techniciens ont réalisé le comblement du forage selon les réglementations en vigueur :

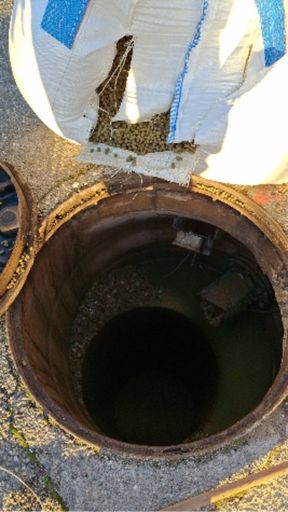

- Procédure : mise en place des matériaux selon la coupe technique établie.
- Signalétique : pose d’une plaque de comblement réglementaire.
- Remise en état : nettoyage complet du chantier et rangement du site.
2. Opérations sur le forage F2 (arrêté du 11 septembre 2003)

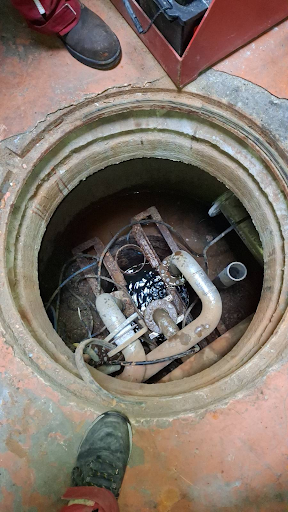

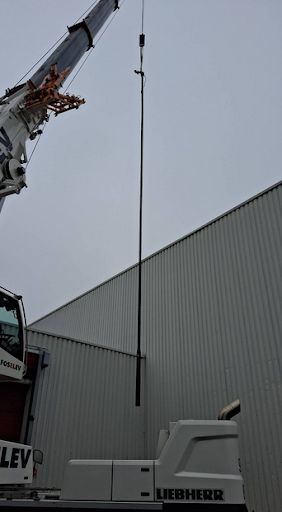

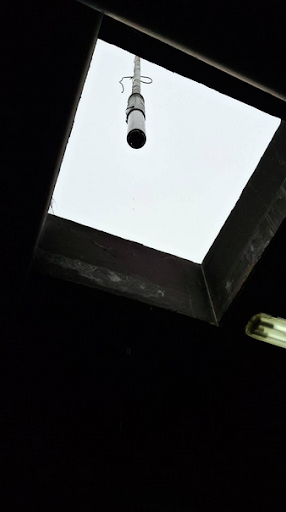

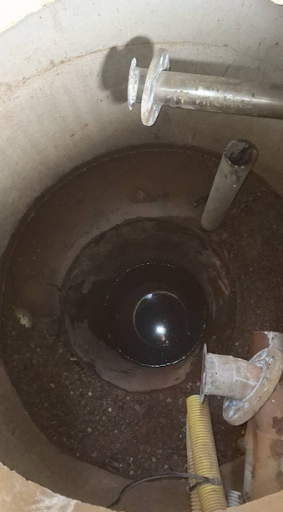

Dépose des équipements

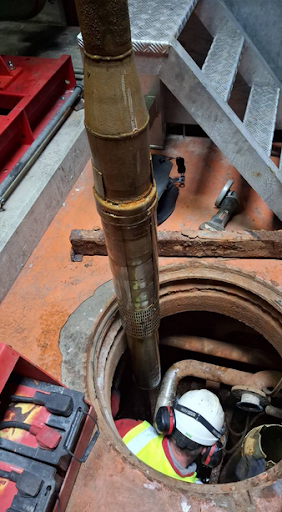

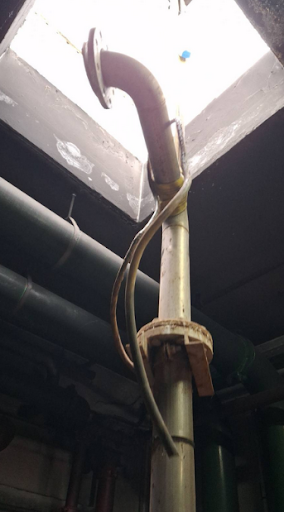

L’extraction, réalisée au moyen d’une grue de 35 T, comprenait :
- Quatre pompes immergées.
- Les colonnes de refoulement associées.
- Une colonne d’aspiration.
Diagnostic et investigations

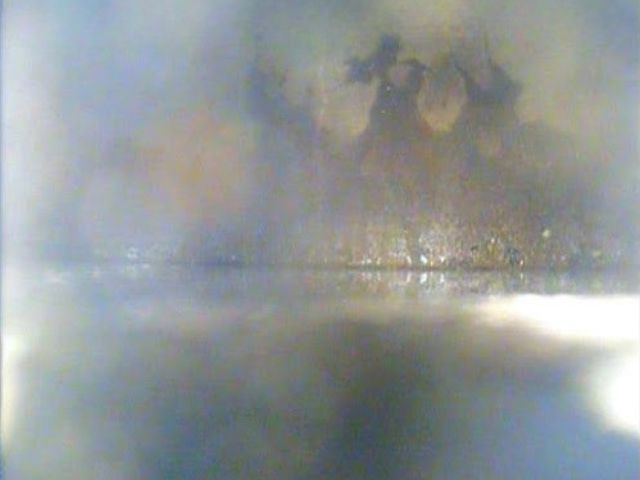

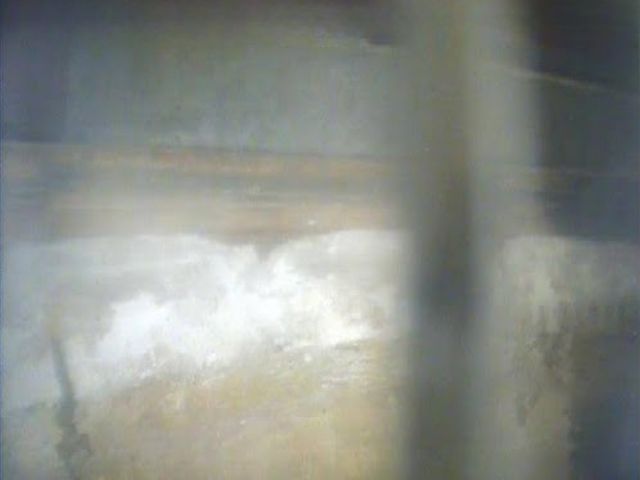

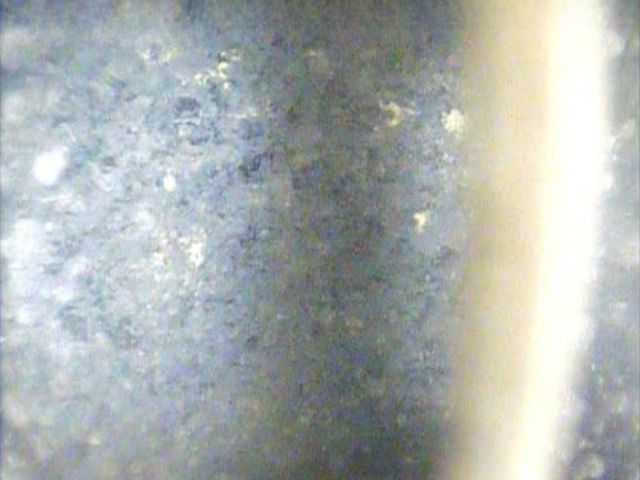

- Inspection caméra : L’ouvrage est libre de tout obstacle.
- Profil diamétreur : Les mesures confirment un diamètre constant sur toute la profondeur, permettant de valider la coupe technique de condamnation sans ajustement spécifique.

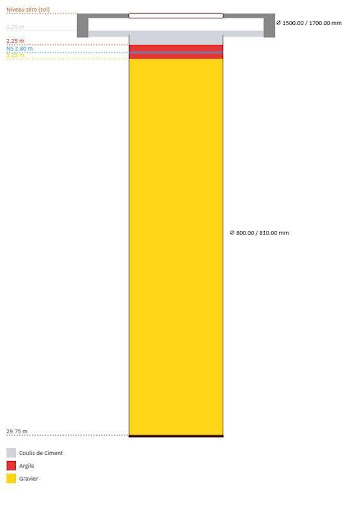

Comblement : coupe technique
Sans obstacle détecté durant le diagnostic, nous avons donc pu élaborer la coupe ci-dessous :

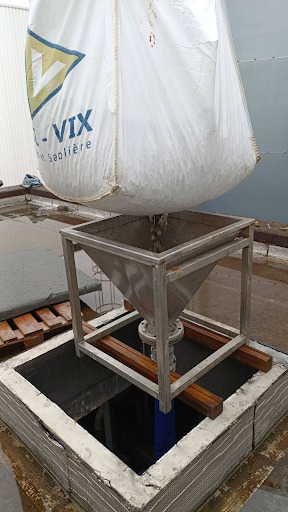

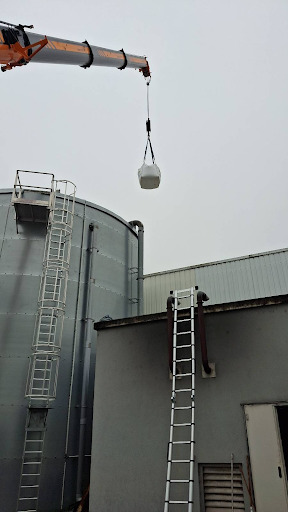

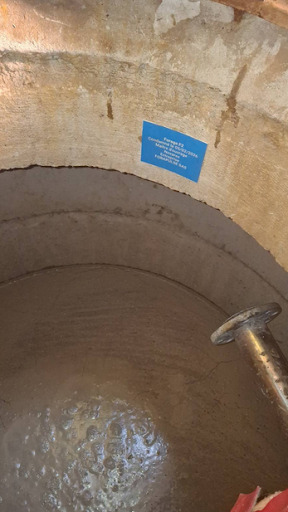

Comblement et finition selon l'arrêté du 11 septembre 2003
Nous avons procédé au comblement de l’ouvrage conformément aux principes de la réglementation en vigueur. A la fin du chantier, le site a été remis en état après la pose d’une plaque signalétique.
3. Cas d'intervention sur le forage F3

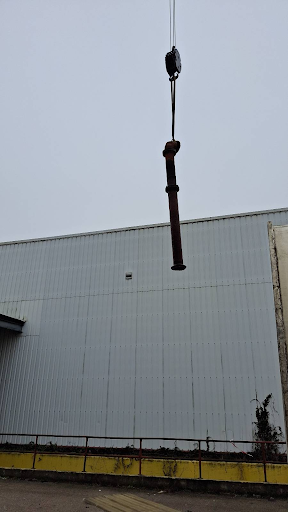

Dépose des équipements

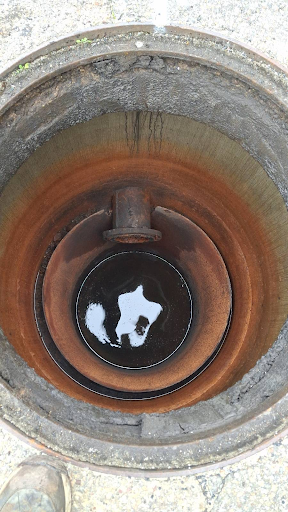

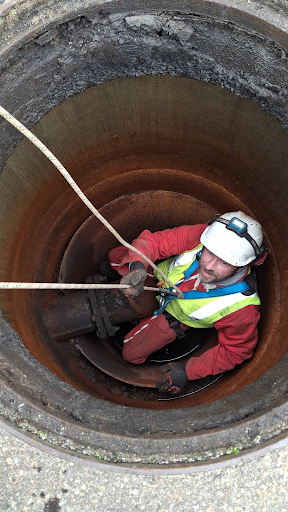

Comme pour l’ouvrage précédent, une grue de 35 T a permis l’extraction de :
- Quatre pompes et leurs colonnes de refoulement.
- Une colonne d’aspiration.
Diagnostic et investigations

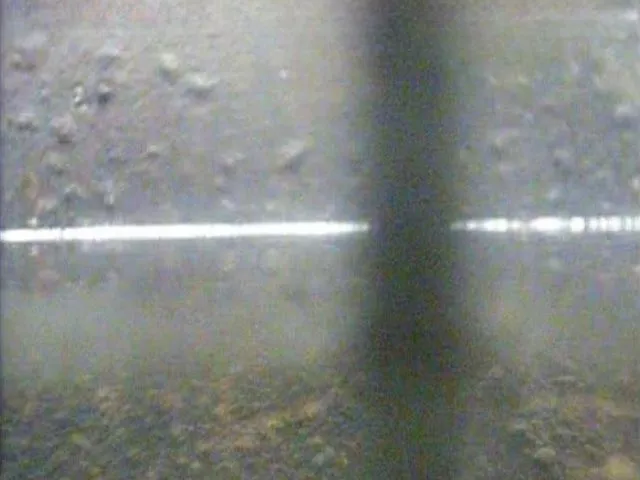

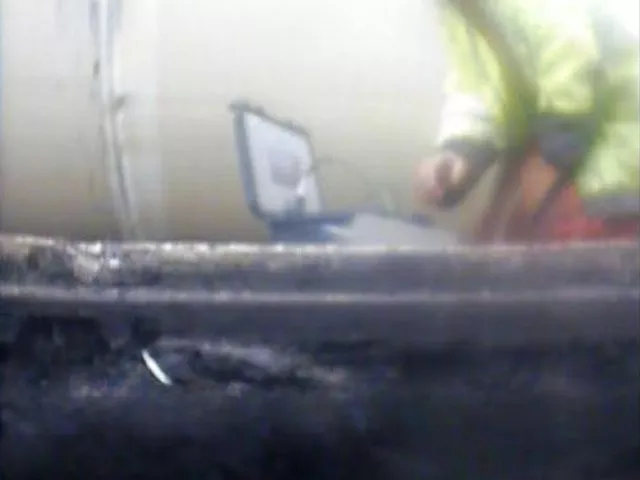

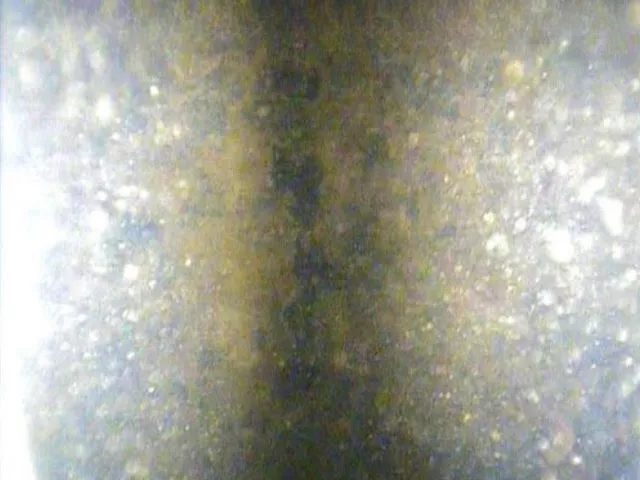

- Inspection caméra : aucun obstacle détecté.
- Profil diamétreur : absence de variation de diamètre constatée, confirmant l’intégrité de la structure pour le comblement.

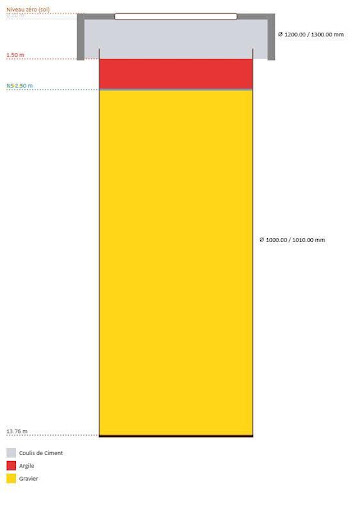

Coupe du forage pour comblement
Voici la coupe de comblement élaborée après l’inspection caméra :

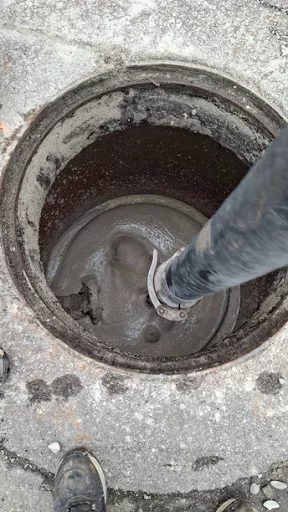

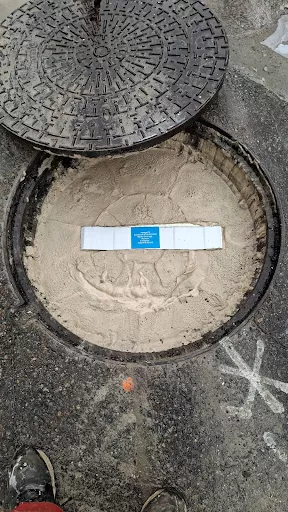

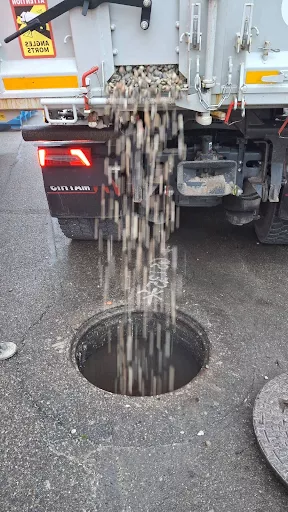

Comblement et finition selon l'arrêté du 11 septembre 2003
Le comblement respecte la coupe technique prévisionnelle et les exigences réglementaires. A ce titre, nous avons nettoyé la zone et l’avons marquée par une plaque de condamnation.

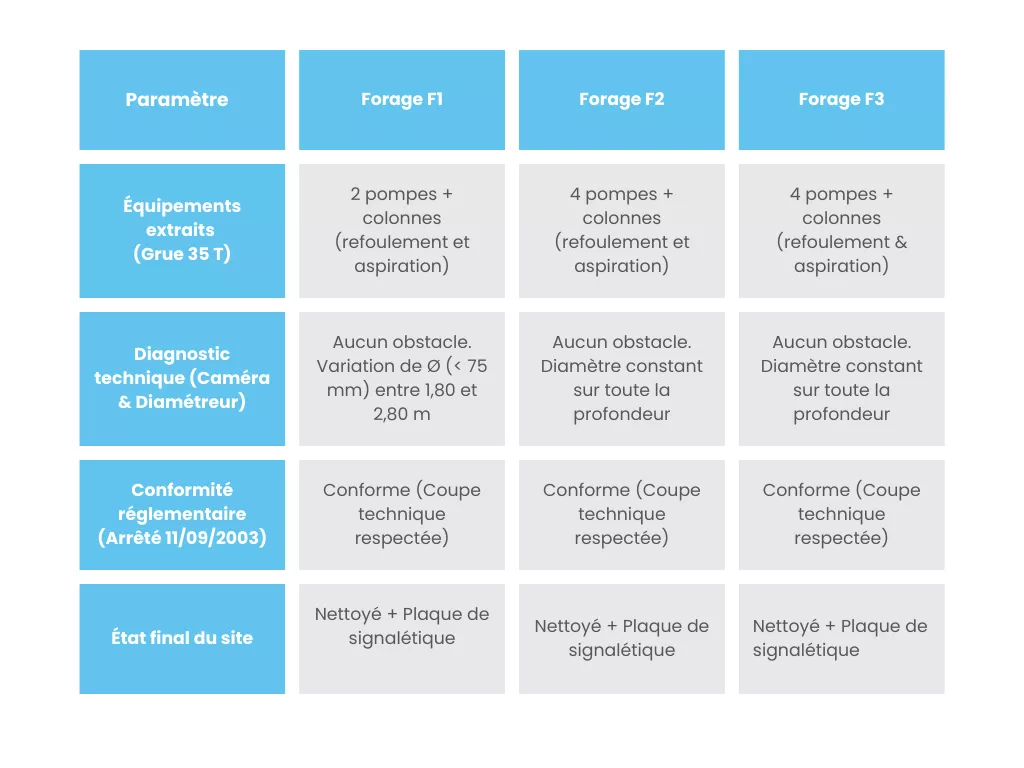

4. Synthèse des opérations de condamnation (F1, F2, F3)

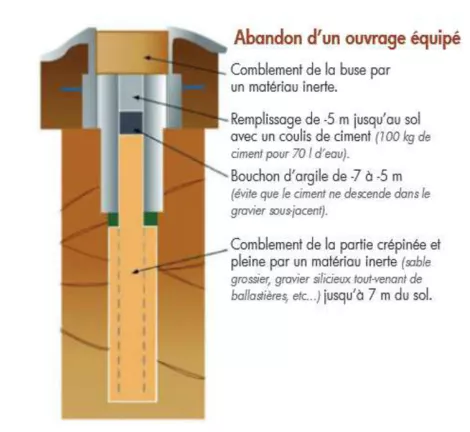

5. Principe de comblement relatif à l’arrêté modifié du 11 septembre 2003
Le schéma ci-dessous détaille le protocole de comblement mis en œuvre pour garantir la sécurité des forages et la protection des nappes phréatiques contre toute pollution.
6. Synthèse et Conclusions Finales
Notre équipe a mené les travaux de condamnation des forages F1, F2 et F3 avec succès.
- Conformité Réglementaire : toutes les étapes respectent les prescriptions de l’arrêté du 11 septembre 2003 relatif aux ouvrages souterrains.
- Traçabilité : les coupes techniques de comblement ont été suivies à la lettre. L’ensemble des bons de livraison (matériaux de comblement) est disponible en annexes des différents rapports fournis à l’exploitant.
